Carichi Ambientali Chiave che Influenzano i Sistemi Fotovoltaici
Quando si progettano sistemi fotovoltaici, in particolare quelli montati sui tetti o integrati in progetti su larga scala, una delle considerazioni più critiche è comprendere i carichi ambientali che devono sopportare. Questi carichi comprendono tipicamente vento, neve e forze sismiche, tutti i quali variano notevolmente a seconda della posizione geografica del sistema. Per gli ingegneri, una valutazione accurata di queste forze è essenziale per garantire la sicurezza, la stabilità e l'affidabilità a lungo termine dell'installazione solare.
Determinare con precisione questi carichi non è un compito semplice, poiché coinvolge numerose variabili influenzate dalle condizioni meteorologiche locali, dal terreno e da altri fattori esterni. Ad esempio, la pressione del vento su un sistema fotovoltaico dipende fortemente dalla velocità del vento, dalla direzione e dalla geometria del tetto. L'accumulo di neve può differire in base al clima regionale e al tipo di neve, mentre i carichi sismici sono determinati dall'attività sismica locale. Tutti questi fattori devono essere attentamente considerati durante il processo di progettazione strutturale.
Perché il Carico del Vento è Importante per il Futuro dell'Industria dell'Energia Solare
Il carico del vento è una delle forze più significative che influenzano le prestazioni e la sicurezza dei pannelli solari. Man mano che il futuro dell'industria dell'energia solare continua ad espandersi, le installazioni diventano più grandi e diversificate, spaziando da piccoli tetti residenziali a vasti sistemi di energia solare industriale. In tutti questi casi, il vento rappresenta una sfida costante. Raffiche forti, flussi turbolenti intorno agli edifici ed eventi estremi di tempesta possono generare un notevole sollevamento e pressione sui pannelli fotovoltaici, potenzialmente mettendo a rischio la loro stabilità se non considerati adeguatamente.
Utilizzo dello Strumento Dlubal Geo-Zone per Dati di Carico Precisi
Per aiutare gli ingegneri a rispondere a queste sfide, Dlubal offre lo strumento Geo-Zone, un servizio online che fornisce dati precisi e aggiornati su velocità del vento, carichi di neve e attività sismica per qualsiasi località. Utilizzando questo strumento, disponibile sul sito web Dlubal (link sotto), gli ingegneri possono determinare rapidamente i carichi ambientali rilevanti per il loro progetto, garantendo processi di progettazione efficienti e sicuri.

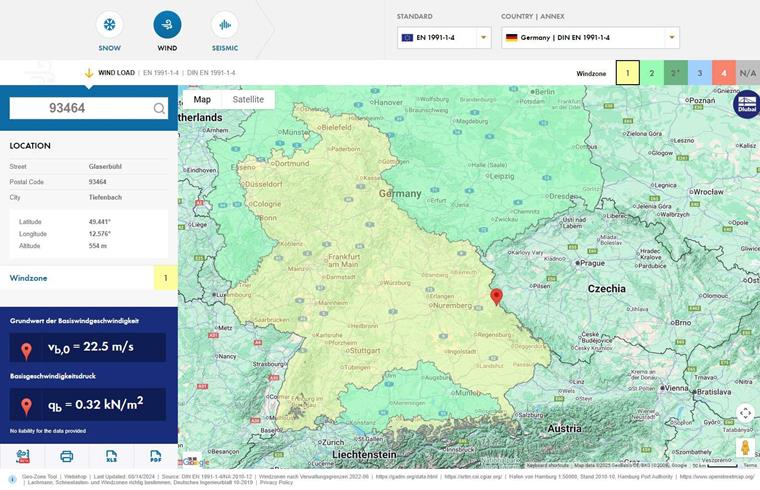

Dopo aver inserito la posizione del progetto—tramite codice postale, nome della città o input diretto sulla mappa—lo strumento fornisce tutte le informazioni necessarie (immagine 1). Ad esempio, per determinare i carichi di vento per un sistema fotovoltaico, basta:
- Accedere allo Strumento Geo-Zone sul sito web Dlubal.
- Inserire Dati di Posizione tramite codice postale, città o coordinate GPS.
- Ottenere Dati sul Vento, come i valori di velocità del vento di base per periodi di ritorno di 50 o 100 anni.
Oltre all'uso manuale, lo strumento offre un servizio web (API) per un'integrazione senza soluzione di continuità in programmi esterni. Questo è particolarmente utile per progetti come pannelli solari per edifici industriali o sistemi di energia solare industriale più grandi, dove l'accuratezza e l'efficienza sono cruciali.
Integrazione con RFEM 6 e RSTAB 9 per la Progettazione Strutturale

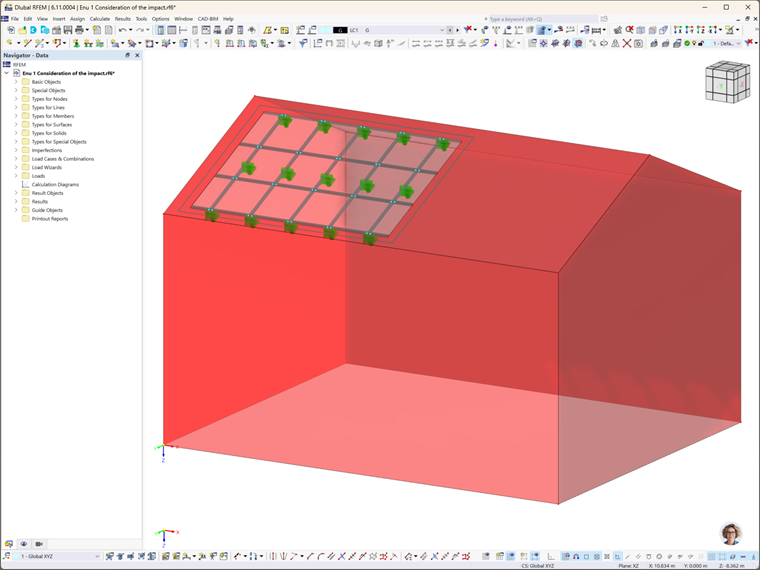

Oltre alla piattaforma online, i programmi di analisi strutturale Dlubal RFEM 6 e RSTAB 9 integrano direttamente lo strumento Geo-Zone, rendendo il processo di analisi e progettazione ancora più efficiente. Per illustrare meglio ciò, consideriamo l'esempio di un sistema fotovoltaico montato sul tetto di un edificio, come mostrato nell'immagine 2.
1. Recupero dei Dati sul Carico del Vento con lo Strumento Geo-Zone

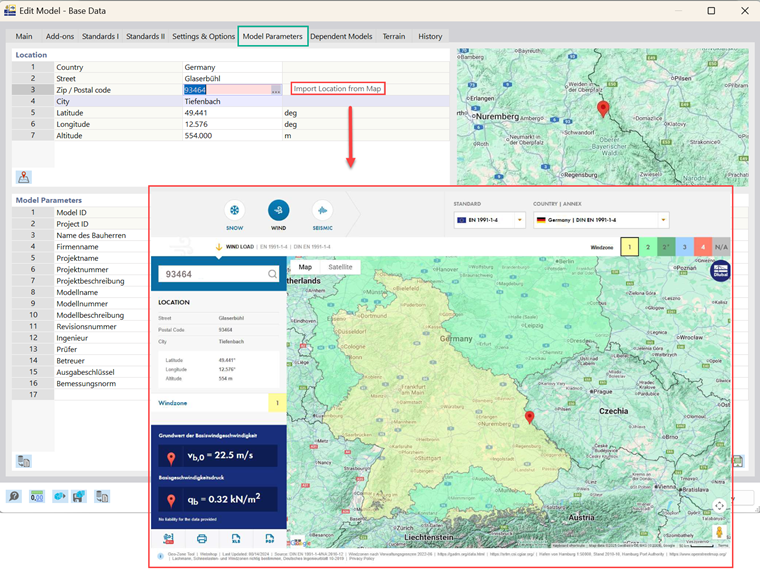

Il processo inizia aprendo il modello in RFEM 6 e navigando nel dialogo Base Dati – Parametri del Modello. Qui, puoi inserire la posizione dell'edificio in cui il sistema fotovoltaico deve essere installato (immagine 3). Una volta fatto, il software recupera automaticamente tutti i dati di carico necessari per quella regione specifica. Questa connessione diretta tra il programma e lo strumento Geo-Zone evita agli ingegneri di dover importare manualmente o controllare dati esterni, garantendo che la progettazione si basi su condizioni accurate e specifiche per la posizione.
2. Generazione del Carico del Vento con il Load Wizard

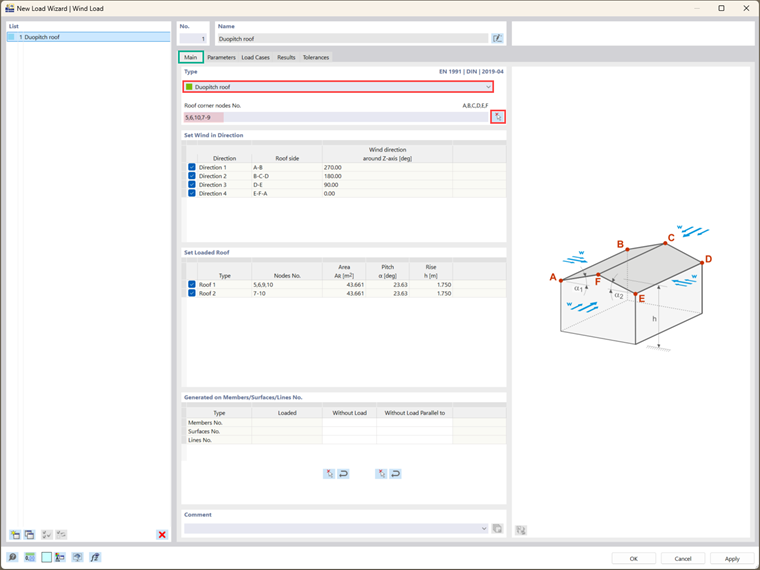

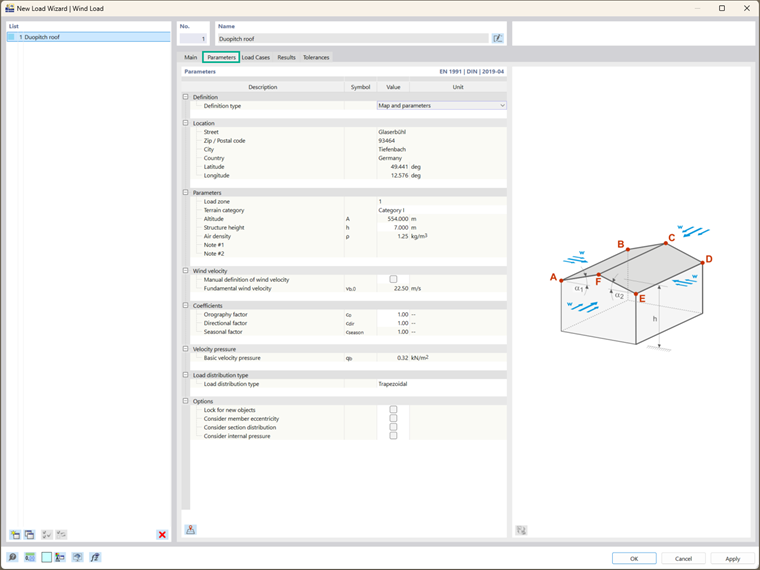

Il passo successivo è definire il carico del vento stesso, che RFEM 6 semplifica notevolmente con l'aiuto del Load Wizard. Per il nostro esempio, stiamo lavorando con un tetto a doppia falda. Selezionando semplicemente il tipo di tetto e indicando i nodi d'angolo rilevanti nel modello (immagine 4), il programma riconosce automaticamente la geometria del tetto, inclusi dettagli come area, inclinazione e altezza. In questa fase, i parametri del carico del vento recuperati dallo strumento Geo-Zone sono inclusi automaticamente, quindi non sono necessari ulteriori aggiustamenti manuali (immagine 5).
3. Assegnazione dei Carichi di Vento ai Casi di Carico

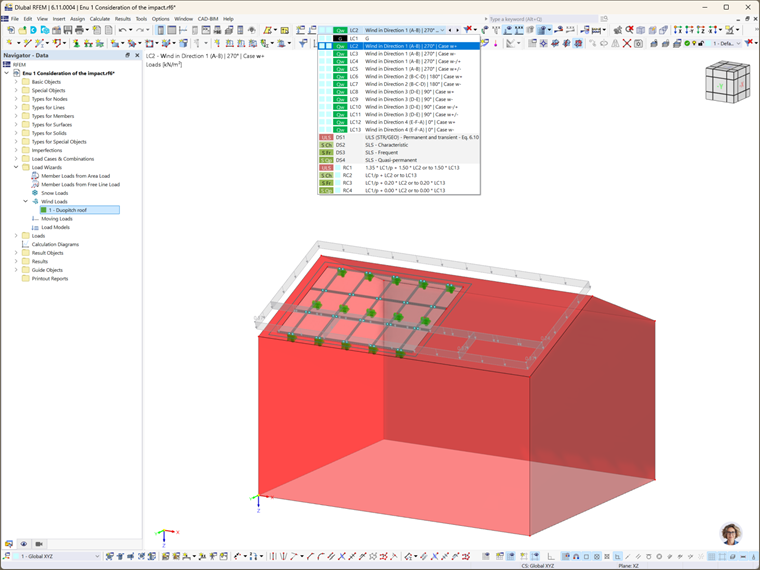

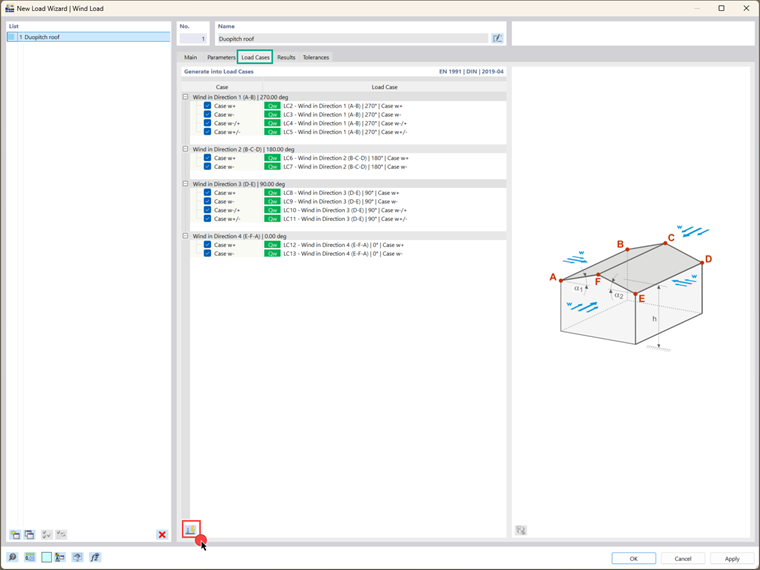

Infine, il carico generato può essere assegnato direttamente ai casi di carico appropriati nel modello (immagini 6 e 7). Questa funzionalità non solo assicura coerenza nei dati, ma risparmia anche una quantità significativa di tempo. Puoi quindi continuare con il processo generale di progettazione strutturale, fiducioso che il carico del vento sia stato definito correttamente per la posizione data.
In questo modo, l'integrazione dello strumento Geo-Zone in RFEM 6 e RSTAB 9 trasforma ciò che altrimenti potrebbe essere un compito complesso e dispendioso in termini di tempo in un flusso di lavoro lineare. Combinando il recupero automatico dei carichi con strumenti di modellazione intuitivi, gli ingegneri sono in grado di concentrarsi sull'analisi e l'ottimizzazione delle prestazioni strutturali dell'installazione solare piuttosto che spendere tempo prezioso nella raccolta dei dati.
Conclusione: Progettazione Strutturale Affidabile per Sistemi Fotovoltaici e Progetti di Energia Solare Industriale
Lo strumento Geo-Zone di Dlubal è una risorsa inestimabile per gli ingegneri che lavorano sul futuro dell'industria dell'energia solare. Fornendo dati completi su vento, neve e carichi sismici, permette di progettare in sicurezza ed efficienza progetti che vanno dai piccoli pannelli sui tetti alle grandi sistemi di energia solare industriale.
Quando utilizzato insieme a RFEM 6 o RSTAB 9, lo strumento Geo-Zone non solo migliora l'efficienza ma anche la sicurezza e l'affidabilità nella progettazione strutturale solare. Con dati di carico precisi e specifici per la posizione, gli ingegneri possono progettare sistemi fotovoltaici che funzionano in modo ottimale nelle condizioni locali. In definitiva, ciò garantisce che le installazioni—che si tratti di tetti residenziali o pannelli solari per edifici industriali—contribuiscano al successo a lungo termine e alla sostenibilità dei progetti di energia rinnovabile.
