Wichtige Umweltbelastungen von Photovoltaikanlagen
Bei der Planung von Photovoltaikanlagen, insbesondere von solchen, die auf Dächern montiert oder in Großprojekte integriert sind, ist es von entscheidender Bedeutung, die Umweltbelastungen zu kennen, denen sie standhalten müssen. Zu diesen Belastungen zählen in der Regel Wind, Schnee und Erdbebenkräfte, die je nach geografischem Standort der Anlage sehr unterschiedlich ausfallen können. Für Ingenieure ist eine genaue Bewertung dieser Kräfte unerlässlich, um die langfristige Sicherheit, Stabilität und Zuverlässigkeit der Solaranlage zu gewährleisten.
Die genaue Bestimmung dieser Lasten ist keine einfache Aufgabe, da dabei zahlreiche Variablen zu berücksichtigen sind, die von den lokalen Wetterbedingungen, dem Gelände und anderen externen Faktoren beeinflusst werden. So hängt beispielsweise der Winddruck auf eine Photovoltaikanlage stark von der Windgeschwindigkeit, der Windrichtung und der Dachgeometrie ab. Schneeansammlungen können je nach regionalem Klima und Schneeart unterschiedlich ausfallen, während Erdbebenlasten von der lokalen seismischen Aktivität bestimmt werden. All diese Faktoren müssen bei der Tragwerksplanung sorgfältig berücksichtigt werden.
Warum Windlast für die Zukunft der Solarenergiebranche wichtig ist
Die Windlast ist eine der wichtigsten Kräfte, die die Leistung und Sicherheit von Solarmodulen beeinflussen. Im Zuge der wachsenden Bedeutung der Solarenergiebranche werden die Anlagen immer größer und vielfältiger, von kleinen Dachanlagen auf Wohnhäusern bis hin zu umfangreichen industriellen Solarenergiesystemen. In all diesen Fällen stellt der Wind eine ständige Herausforderung dar. Starke Windböen, turbulente Strömungen um Gebäude herum und extreme Sturmereignisse können einen erheblichen Auftrieb und Druck auf Photovoltaikmodule ausüben und möglicherweise ihre Stabilität gefährden, wenn sie nicht angemessen berücksichtigt werden.
Verwendung des Geo-Zonen-Tools von Dlubal für genaue Lastdaten
Um Ingenieuren bei der Bewältigung dieser Herausforderungen zu unterstützen, bietet Dlubal das Geo-Zonen-Tool an - ein Online-Dienst, der präzise und aktuelle Daten zu Windgeschwindigkeiten, Schneelasten und seismischer Aktivität für jeden beliebigen Standort bereitstellt. Mit diesem Tool, das auf der Dlubal-Website (Link unten) verfügbar ist, können Ingenieure schnell die relevanten Umweltlasten für ihr Projekt ermitteln und so effiziente und sichere Bemessungsabläufe gewährleisten.

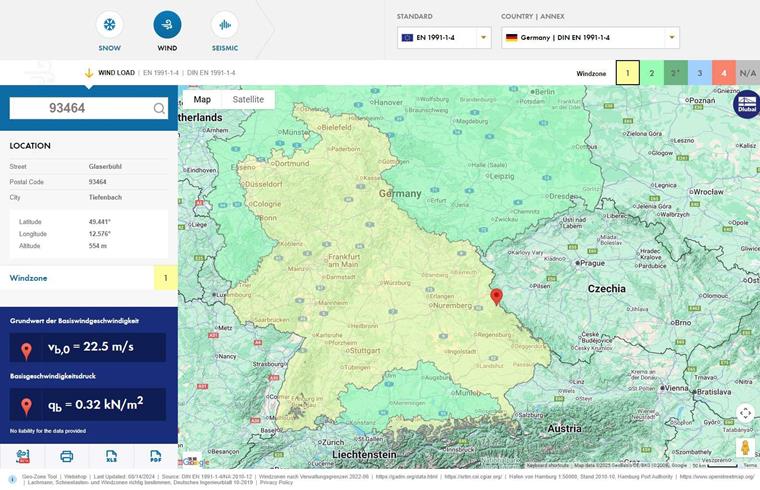

Nach Eingabe des Projektstandorts – über Postleitzahl, Ortsname oder direkte Karteneingabe – liefert das Tool alle erforderlichen Informationen (Bild 1). Um beispielsweise die Windlasten für eine Photovoltaikanlage zu ermitteln, gehen Sie einfach wie folgt vor:
- Rufen Sie das Geo-Zonen-Tool auf der Dlubal-Website auf.
- Geben Sie die Standortdaten anhand der Postleitzahl, des Ortes oder der GPS-Koordinaten ein.
- Rufen Sie die Winddaten ab, wie z.B. Basiswindgeschwindigkeitswerte für 50- oder 100-jährige Wiederkehrperioden.
Neben der manuellen Verwendung bietet das Tool einen Webservice (API) für die nahtlose Integration in externe Programme. Dies ist besonders nützlich für Projekte wie Solaranlagen für Industriegebäude oder größere industrielle Solarenergiesysteme, bei denen Genauigkeit und Effizienz entscheidend sind.
Integration mit RFEM 6 und RSTAB 9 für die Tragwerksplanung

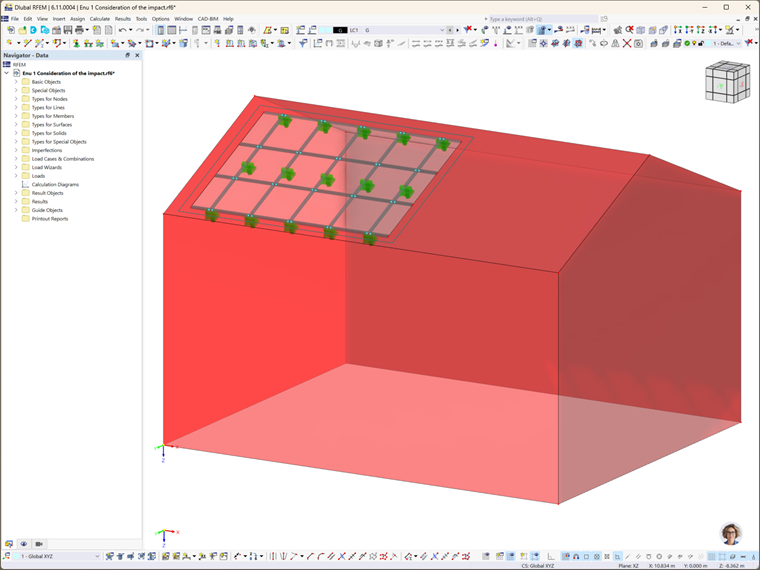

Zusätzlich zur Online-Plattform integrieren auch die Statikprogramme RFEM 6 und RSTAB 9 von Dlubal das Geo-Zonen-Tool direkt, wodurch der Berechnungs- und Bemessungsprozess noch effizienter wird. Um dies besser zu veranschaulichen, betrachten wir das Beispiel einer Photovoltaikanlage, die auf einem Gebäudedach montiert ist, wie in Bild 2 dargestellt.
1. Abrufen von Windlastdaten mit dem Geo-Zonen-Tool

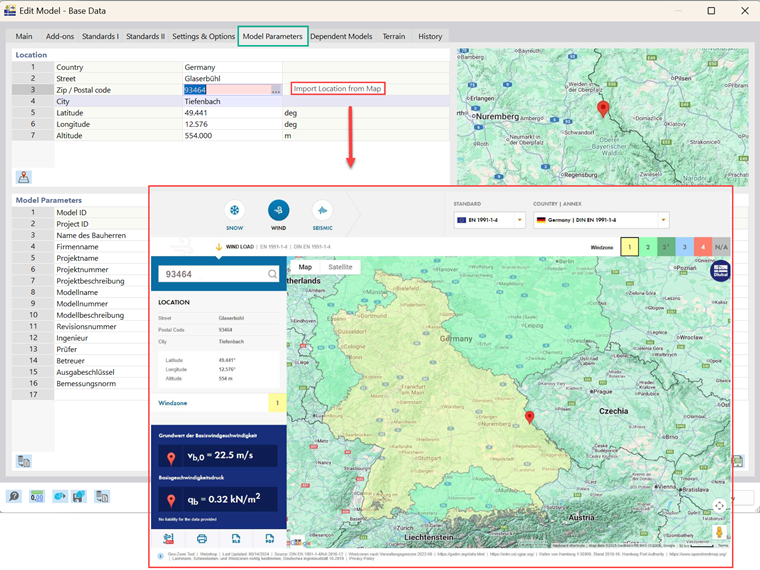

Der Prozess beginnt mit dem Öffnen des Modells in RFEM 6 und dem Aufrufen des Dialogs 'Basisangaben – Modellparameter'. Hier können Sie den Standort des Gebäudes eingeben, an dem die Photovoltaikanlage installiert werden soll (Bild 3). Anschließend ruft die Software automatisch alle erforderlichen Lastdaten für diese bestimmte Region ab. Durch diese direkte Verbindung zwischen dem Programm und dem Geo-Zonen-Tool müssen Ingenieure keine externen Daten manuell importieren oder überprüfen und können sicher sein, dass die Bemessung auf genauen und standortspezifischen Bedingungen basiert.
2. Generieren der Windlast mit dem Lastassistenten

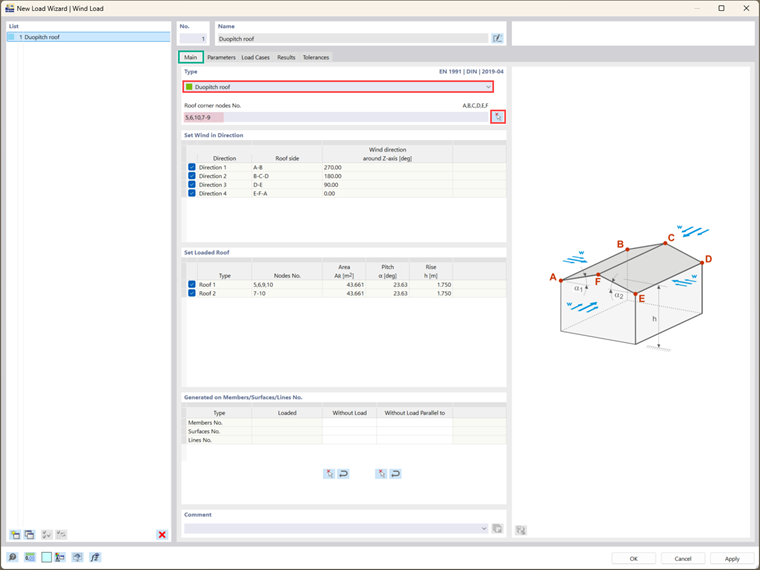

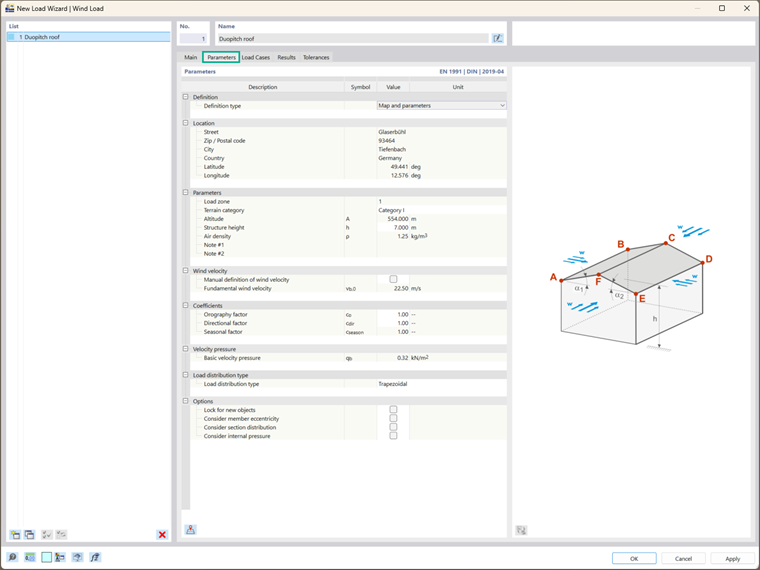

Der nächste Schritt besteht darin, die Windlast selbst zu definieren, was RFEM 6 mit Hilfe des Lastassistenten erheblich vereinfacht. In unserem Beispiel arbeiten wir mit einem Satteldach. Durch einfache Auswahl des Dachtyps und Angabe der relevanten Eckknoten im Modell (Bild 4) erkennt das Programm automatisch die Dachgeometrie, einschließlich Details wie Fläche, Neigung und Stich. An dieser Stelle werden die aus dem Geo-Zonen-Tool abgerufenen Windlastparameter automatisch übernommen, sodass keine zusätzlichen manuellen Anpassungen erforderlich sind (Bild 5).
3. Zuordnen von Windlasten zu Lastfällen

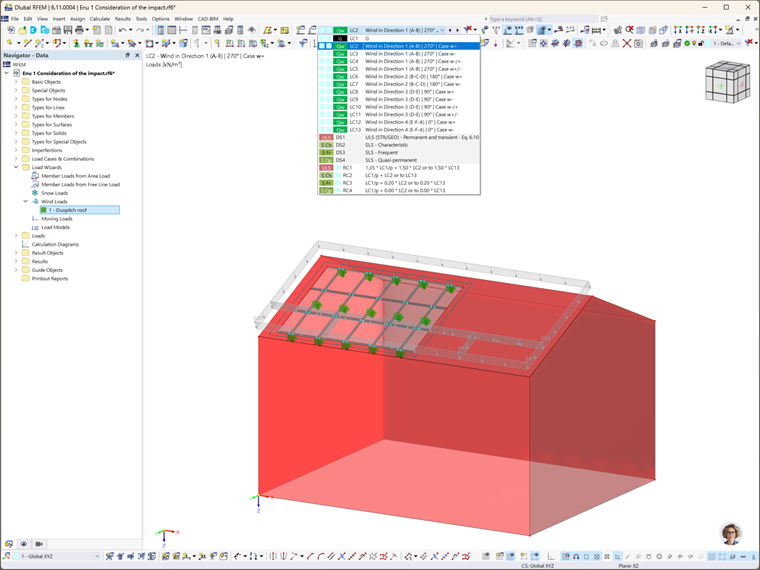

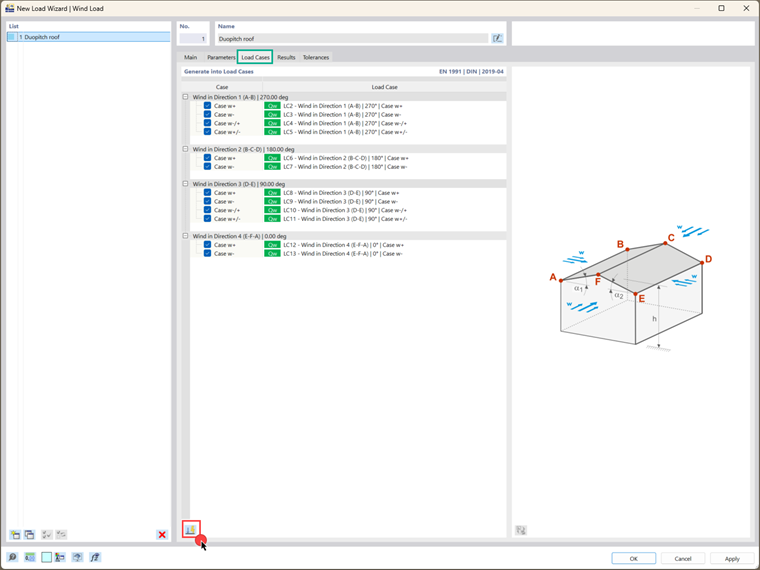

Schließlich kann die generierte Last direkt den entsprechenden Lastfällen im Modell zugewiesen werden (Bilder 6 und 7). Diese Funktion gewährleistet nicht nur die Konsistenz der Daten, sondern spart auch viel Zeit. Sie können dann mit dem gesamten Tragwerksplanungsprozess fortfahren und sicher sein, dass die Windlast für den jeweiligen Standort korrekt definiert wurde.
Auf diese Weise macht die Integration des Geo-Zonen-Tools in RFEM 6 und RSTAB 9 eine ansonsten komplexe und zeitaufwändige Aufgabe zu einem unkomplizierten Arbeitsablauf. Durch die Kombination von automatisiertem Lastabruf mit intuitiven Modellierungswerkzeugen können sich Ingenieure auf die Analyse und Optimierung der strukturellen Leistung der Solaranlage konzentrieren, anstatt wertvolle Zeit mit der Datenerfassung zu verbringen.
Fazit: Zuverlässige Tragwerksplanung für Photovoltaikanlagen und industrielle Solarenergieprojekte
Das Geo-Zonen-Tool von Dlubal ist eine wertvolle Ressource für Ingenieure, die an der Zukunft der Solarenergiebranche mitarbeiten. Durch die Bereitstellung umfassender Daten zu Wind-, Schnee- und Erdbebenlasten ermöglicht es eine sichere und effiziente Planung für Projekte, die von kleinen Dachanlagen bis hin zu großen industriellen Solarenergiesystemen reichen.
In Verbindung mit RFEM 6 oder RSTAB 9 verbessert das Geo-Zonen-Tool nicht nur die Effizienz, sondern auch die Sicherheit und Zuverlässigkeit bei der Tragwerksplanung von Solaranlagen. Mit präzisen, standortspezifischen Lastdaten können Ingenieure Photovoltaikanlagen sicher bemessen, die unter den örtlichen Gegebenheiten optimal funktionieren. Letztendlich wird so sichergestellt, dass Anlagen – egal ob auf Wohnhausdächern oder als Solarmodule für Industriegebäude – zum langfristigen Erfolg und zur Nachhaltigkeit von Projekten im Bereich der erneuerbaren Energien beitragen.
