CONCRETE | Cálculo
Característica del producto
Este artículo fue traducido por el Traductor de Google
Antes de que comience el cálculo, debe verificar los datos de entrada utilizando la función del programa. Luego, el módulo adicional CONCRETE busca los resultados de los casos de carga relevantes, la carga y las combinaciones de resultados. Si no se pueden encontrar, RSTAB comienza el cálculo para determinar las fuerzas internas requeridas.

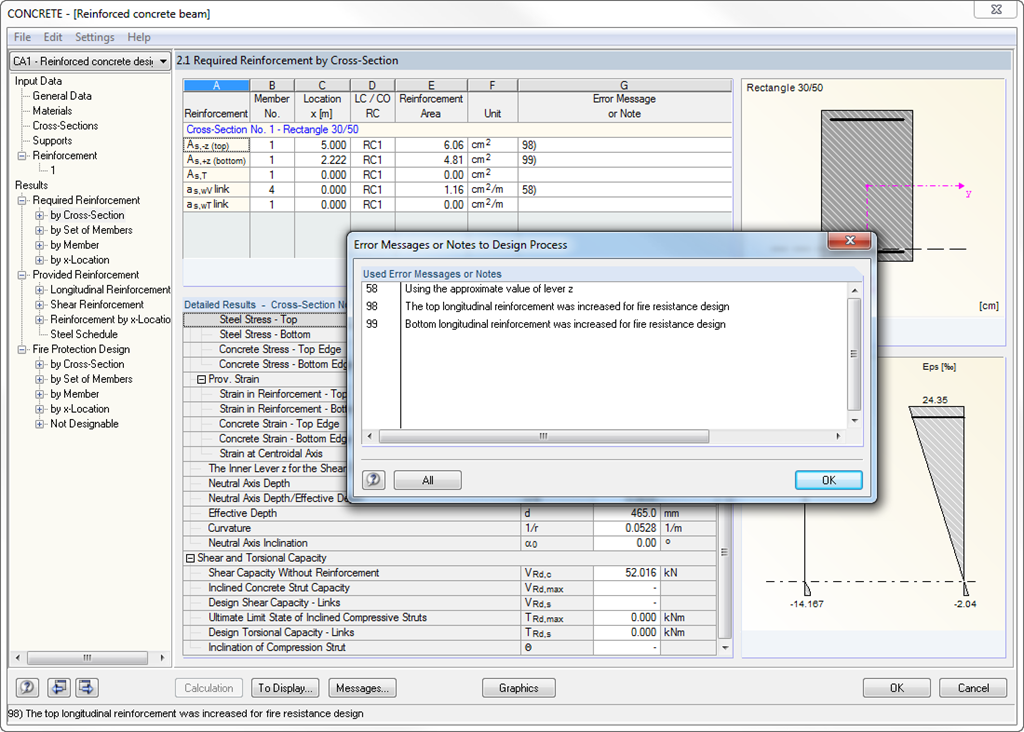

Considerando el estándar de diseño seleccionado, se calculan las áreas de armadura requeridas de la armadura longitudinal y de cortante, así como los resultados intermedios correspondientes. Si el refuerzo longitudinal determinado por el diseño del estado límite último no es suficiente para el diseño del ancho de grieta máximo, es posible aumentar el refuerzo automáticamente hasta que se alcance el valor límite definido.
El diseño de componentes estructurales potencialmente inestables es posible utilizando un cálculo no lineal. Según un estándar respectivo, hay diferentes enfoques disponibles.
El diseño de resistencia al fuego se realiza de acuerdo con un método de cálculo simplificado de acuerdo con EN 1992‑1‑2, 4.2. El módulo utiliza el método de zona mencionado en el anexo B2. Además, puede considerar las deformaciones térmicas en la dirección longitudinal y el precalentamiento térmico adicionalmente derivado de los efectos asimétricos del fuego.
