CONCRETE | Posouzení
Funkce

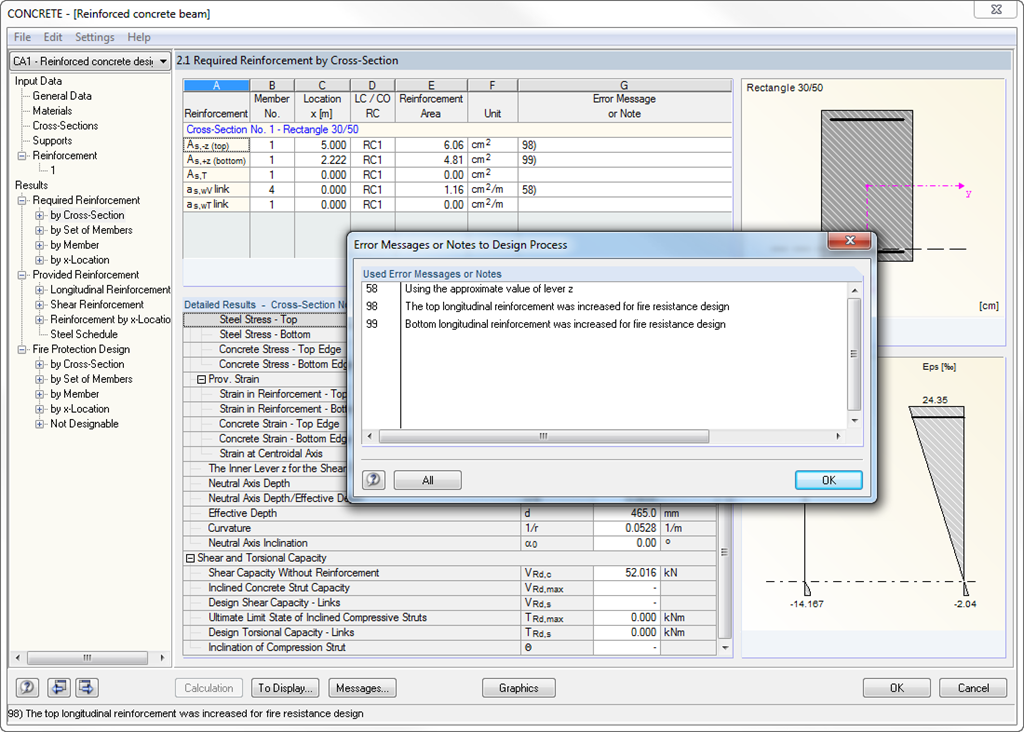

Před spuštěním výpočtu je možné zkontrolovat úplnost a správnost vstupních dat pomocí programové funkce [Kontrola]. Přídavný modul CONCRETE provede výpočet a poté vyhledá výsledky relevantních zatěžovacích stavů, kombinací zatížení a kombinací výsledků. Není-li možné takové výsledky nalézt, program RSTAB spustí výpočet pro stanovení nezbytných vnitřních sil.
Podle zvolené návrhové normy se vypočítají požadované průřezy podélné a smykové výztuže včetně příslušných mezivýsledků. V případě, že podélná výztuž určená na základě posouzení mezního stavu únosnosti nepostačuje pro posouzení maximální šířky trhlin, program umožňuje automatické zvětšení výztuže až k požadované mezní hodnotě.
Pomocí nelineárního výpočtu lze posoudit potenciálně nestabilní konstrukční dílce. Odpovídající postupy jsou uvedeny v příslušných normách.
Posouzení požární odolnosti probíhá podle zjednodušené výpočtové metody v souladu s EN 1992-1-2, 4.2. Modul CONCRETE využívá pro posouzení zónovou metodu uvedenou v příloze B2. V rámci posouzení požární odolnosti je možné zohlednit tepelnou roztažnost v podélném směru a dodatečné tepelné prohnutí, které vzniká vlivem asymetrických účinků ohně.
