¿Cómo puedo hacer un desacoplamiento térmico z. B. por unConsidere Schöck Isokorb® en RFEM?

Respuesta

Para un Schöck Isokorb®, los esfuerzos de tracción se conducen a través de la capa aislante por medio de acero inoxidable y los esfuerzos de compresión se realizan a través de la capa aislante mediante hormigón armado de alta resistencia reforzado con micro fibra de acero con hormigón armado PE-HD Chaqueta de plástico. Se pueden transferir los momentos y / o esfuerzos cortantes dependiendo del tipo seleccionado. Esta transmisión de fuerza limitada debe tenerse en cuenta en el análisis estructural.

La información técnica según EC 2 para el Isokorb ® contiene una directiva MEF que describe el modelado.

Básicamente, el modelado en RFEM se puede lograr con articulaciones lineales o liberaciones de línea entre los elementos de superficie respectivos. Distinguimos entre los siguientes:

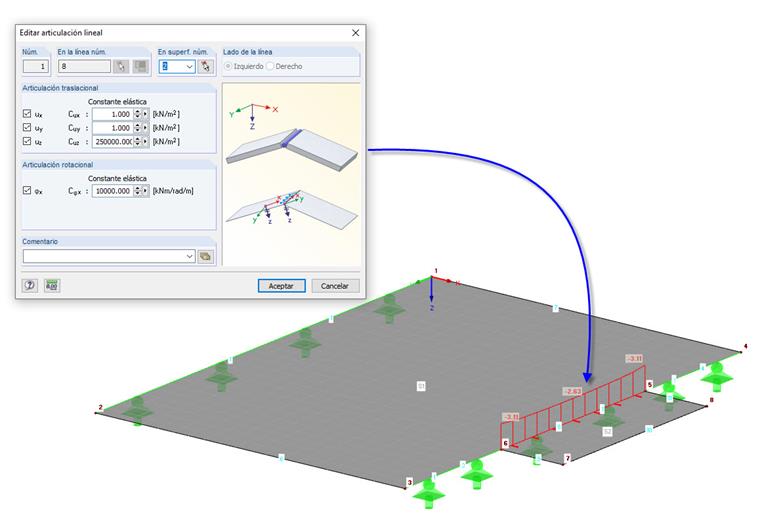

  • Articulación de línea
    La articulación lineal debe estar en el exterior (balcón). Sin embargo, no puede considerar las no linealidades con una articulación de línea.

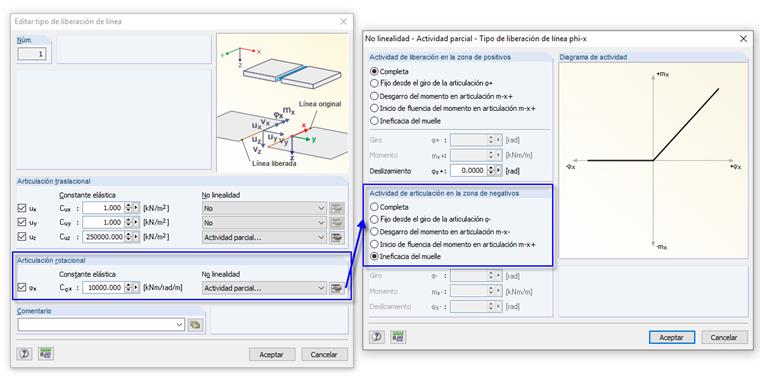

  • Liberación de línea
    Es posible introducir no linealidades. Por lo tanto, es posible considerar la falla del resorte de Isokorbes ® .

El procedimiento detallado para introducir un Schöck Isokorbes ® que incluye archivos de modelo se describe en un artículo técnico de nuestra Base de datos de conocimientos, que puede encontrar en los enlaces siguientes. Además, encontrará un seminario web sobre el modelado Isokorb® de una losa de balcón.

Palabras clave

Desacoplamiento térmico Schöck Isokorb Isokorb Iso-elemento

Referencia

[1]   Eurocode 2: Planung von Stahlbeton- und Spannbetontragwerken. In .
