W Schöck Isokorb® siły rozciągające są przenoszone przez warstwę izolacyjną ze stali nierdzewnej, a siły ściskające przez beton drobnoziarnisty, wzmocniony mikrowłókienkami stalowymi z powłoką z tworzywa sztucznego PE-HD. Je nach gewähltem Typ können Momente und/oder Querkräfte übertragen werden. Diese eingeschränkte Kraftübertragung muss in der statischen Berechnung berücksichtigt werden.
Die Technische Information nach EC 2 für den Isokorb® beinhaltet eine FEM-Richtlinie, in der die Modellierung beschrieben ist.
Grundsätzlich lässt sich die Modellierung in RFEM mit Liniengelenken oder Linienfreigaben zwischen den jeweiligen Flächenelementen bewerkstelligen. Dabei ist zu unterscheiden:

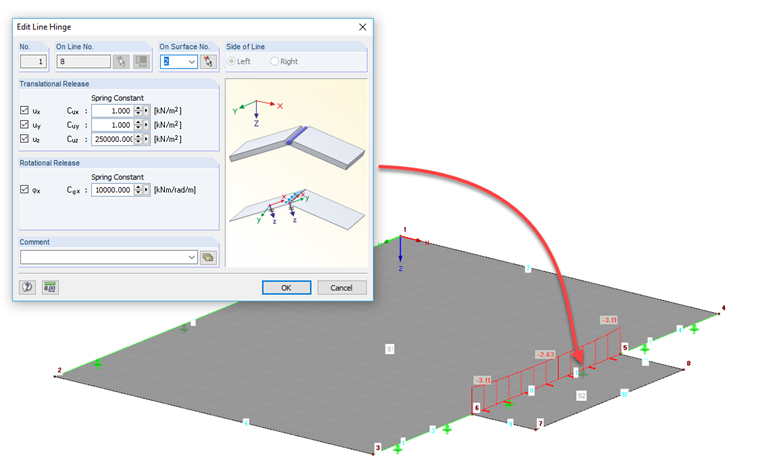

- Przegub liniowy
Das Liniengelenk sollte auf der Außenseite liegen (Balkon). Mit einem Liniengelenk lassen sich allerdings keine Nichtlinearitäten berücksichtigen.

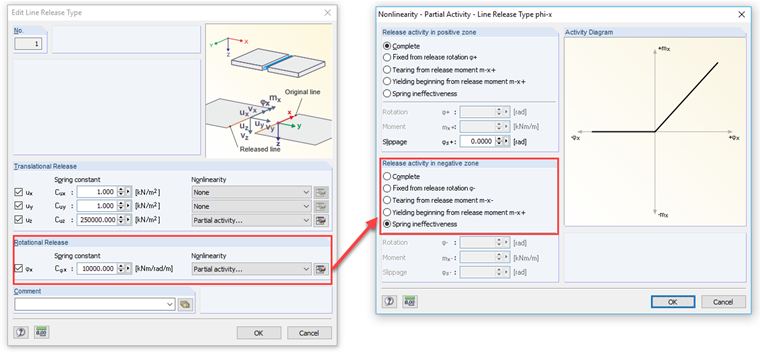

- Zwolnienie liniowe
Eine Eingabe von Nichtlinearitäten ist möglich. Dadurch lässt sich der Federausfall des Isokorbes® berücksichtigen.
Die detaillierte Vorgehensweise zur Eingabe eines Schöck Isokorbes® mitsamt Modelldateien ist in einem Fachbeitrag unserer Knowledge Base beschrieben, den Sie über die Links unten abrufen können.
Des Weiteren finden Sie dort ein Webinar, in dem auf die Modellierung einer Balkonplatte mittels Isokorb® eingegangen wird.
