Nel caso di Schöck Isokorb®, le forze di trazione sono assorbite dall'acciaio inossidabile e le forze di compressione dal calcestruzzo ad alte prestazioni rinforzato con microfibre con rivestimento plastico PE-HD attraverso lo strato isolante. A seconda del tipo selezionato, è possibile trasferire i momenti e/o le forze di taglio. Questa trasmissione di forza limitata deve essere considerata nell'analisi strutturale.
Le informazioni tecniche secondo EC 2 per Isokorb® includono una linea guida FEM in cui è descritta la modellazione.
Fondamentalmente, la modellazione in RFEM può essere eseguita utilizzando i vincoli interni delle linee o gli svincoli delle linee tra i rispettivi elementi di superficie. C'è la seguente distinzione:

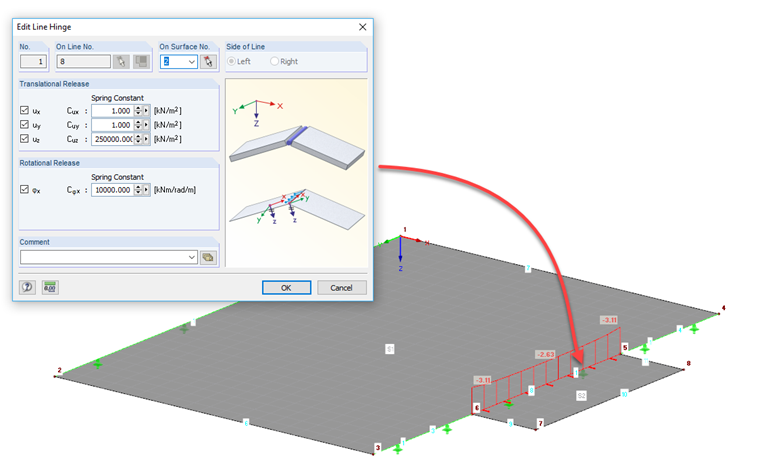

- Vincolo interno della linea
La cerniera della linea deve poggiare sul lato esterno (lato balcone). Tuttavia, non è possibile considerare alcuna non linearità quando si utilizza la cerniera della linea.

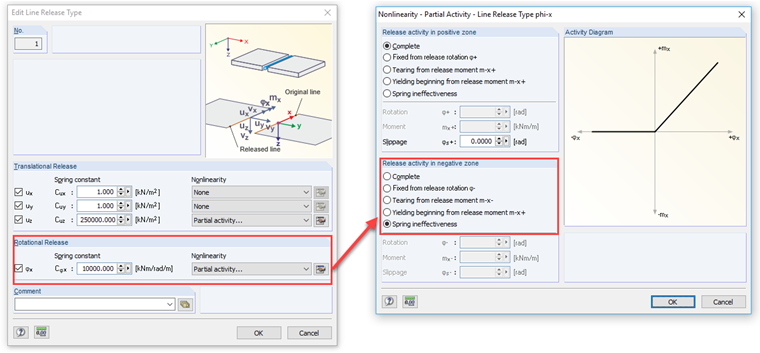

- svincolo lineare
È possibile inserire non linearità. Ciò consente di considerare l'inefficacia della molla di Isokorb ®.
La procedura dettagliata per inserire Schöck Isokorb ® insieme ai file del modello è descritta nell'articolo tecnico della nostra Knowledge Base, che puoi trovare nella sezione Collegamenti di seguito. Inoltre, c'è un webinar che mostra la modellazione di una soletta per balcone utilizzando Isokorb ®.
