He modelado una sección con elementos puntuales en SHAPE-THIN. Sin embargo, al importar la sección en RSTAB / RFEM, estos elementos puntuales no se visualizan. ¿Por qué se da esto?

Respuesta

Los elementos puntuales (figura 1) representan objetos relativamente pequeños para representar irregularidades en la geometría de la sección. Se pueden insertar como redondeo, rectángulo, círculo o triángulo, o quitar de las superficies de membrana. De esta forma, puede considerar o excluir adicionalmente el área del elemento de punto para los valores de la sección.

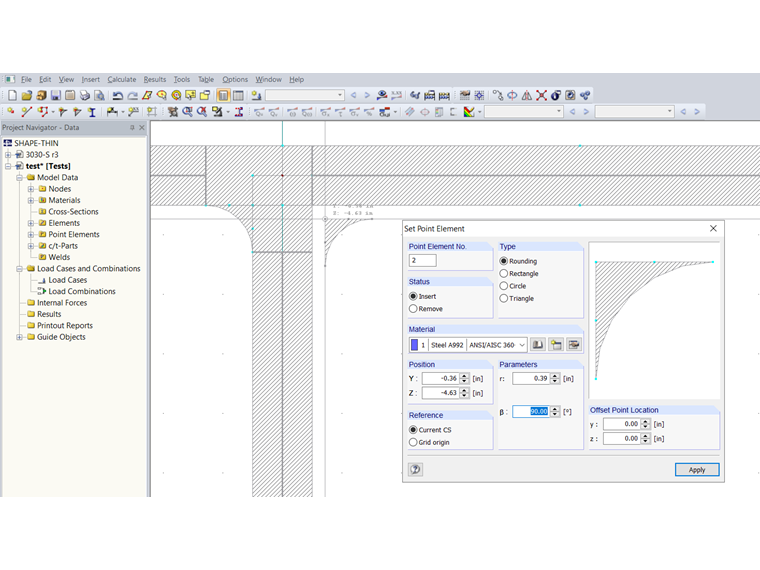

Figura 01 - Sección en SHAPE-THIN con elementos puntuales (resaltados en rojo)

Los elementos puntuales no tienen puntos de tensión, por lo que no se determinan tensiones en los elementos puntuales. Por lo tanto, los elementos puntuales no son relevantes para la evaluación en los módulos adicionales y no se muestran gráficamente.

Figura 02 - Sección importada de SHAPE-THIN en RSTAB/RFEM

Sin embargo, los elementos puntuales se consideran en los valores de la sección. La excepción es el momento de inercia torsional, donde los elementos puntuales no se tienen en cuenta en la configuración predeterminada de SHAPE-THIN. Sin embargo, esto se puede compensar con un factor de corrección en el cuadro de diálogo Parámetros de cálculo en SHAPE-THIN. Alternativamente, es posible calcular el momento de inercia torsional con el método de EF, que también incluye el efecto de elementos puntuales (figura 3).

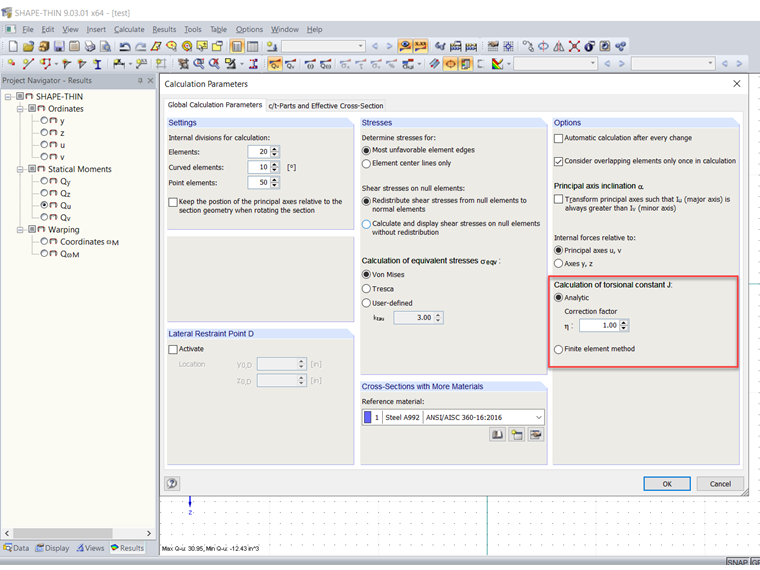

Figura 03 - Parámetros de cálculo
