FAQ 002652 CS 19. března 2019

Sonja von Bloh Obecné SHAPE-THIN RFEM RSTAB

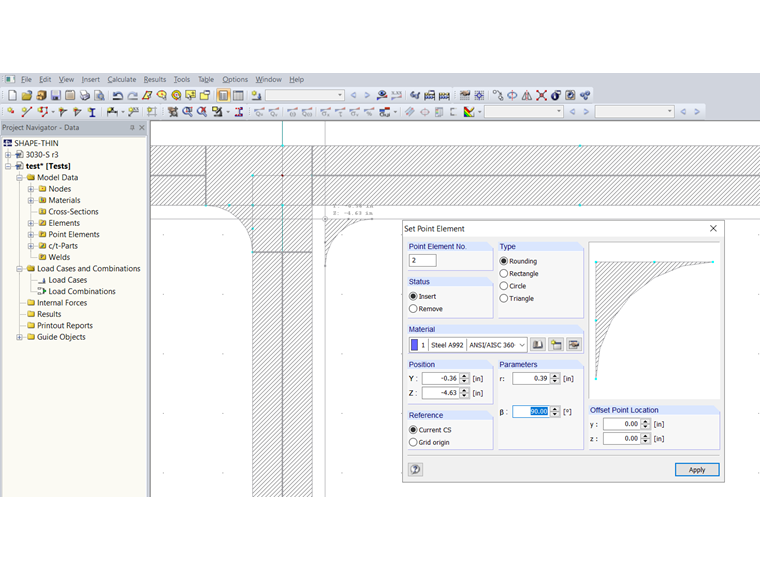

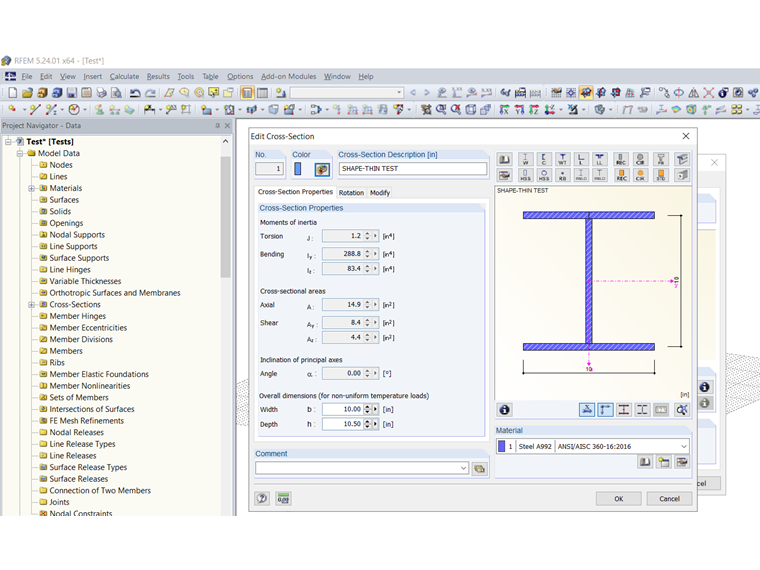

Modeloval jsem průřez s bodovými prvky v DUENQ. Při importu průřezu v RSTAB / RFEM se však tyto bodové prvky nezobrazí. Proč je to?

Odpověď

Bodové prvky představují relativně malé objekty pro mapování nepravidelností v průřezové geometrii. Mohou být doplněny jako zaoblení, obdélník, kruh nebo trojúhelník nebo také odstraněny z povrchů prvků. Tímto způsobem může být navíc zohledněna nebo vyloučena oblast bodového prvku pro hodnoty průřezu. Bodové prvky nemají žádné napěťové body, takže v bodových prvcích nejsou detekována žádná napětí. Bodové prvky proto nejsou relevantní pro vyhodnocení v přídavných modulech a nejsou zobrazeny graficky. Bodové prvky jsou však zohledněny v hodnotách průřezu.

Klíčová slova

Point element Oddíl hodnota
