Visualizza i problemi degli elementi puntuali durante l'importazione di una sezione trasversale

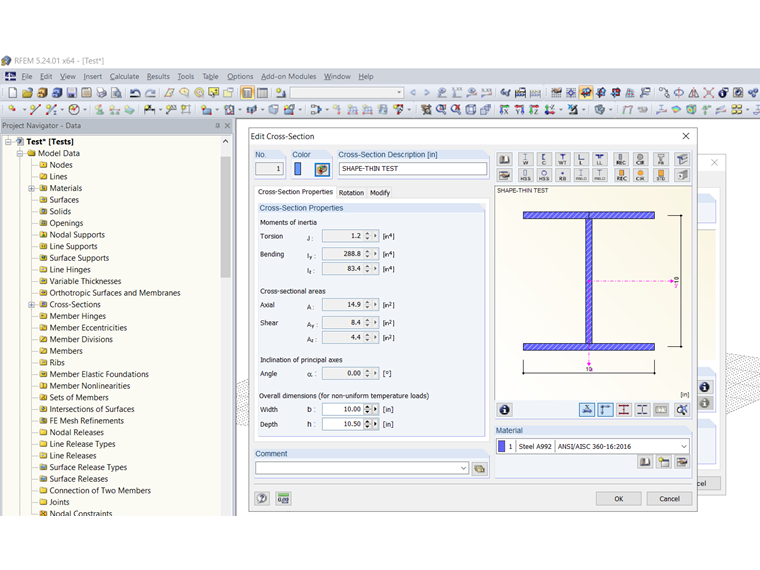

Ho modellato una sezione trasversale con elementi puntuali in SHAPE‑THIN. Beim Import des Querschnitts in RSTAB/ RFEM werden diese Punktelemente aber nicht angezeigt. Qual è il motivo?


Risposta:

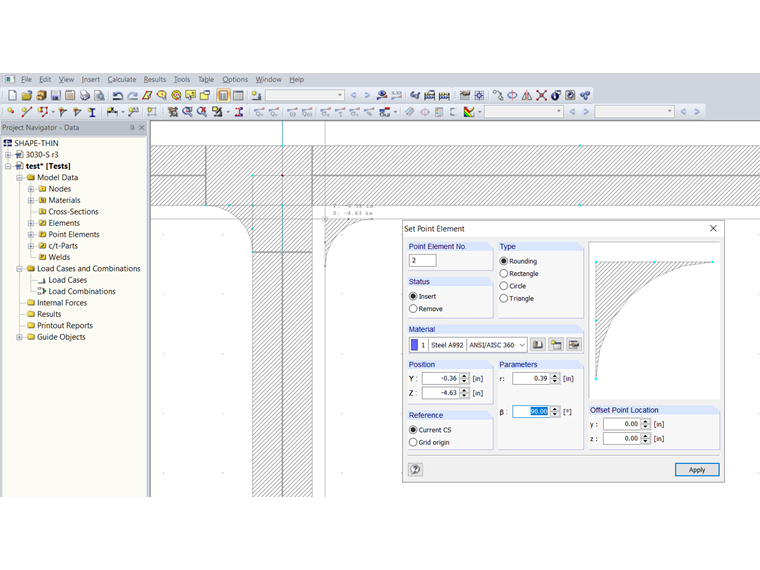

Gli elementi puntuali (Figura 01) sono oggetti relativamente piccoli utilizzati per rappresentare le irregolarità nella geometria della sezione trasversale. Possono essere aggiunti come arrotondamento, rettangolo, cerchio o triangolo o rimossi dalle superfici delle aste. Auf diese Weise lässt sich der Bereich des Punktelements für die Querschnittswerte zusätzlich berücksichtigen bzw. ausschließen.

Punktelemente haben keine Spannungspunkte, so dass an Punktelementen keine Spannungen ermittelt werden. Die Punktelemente sind für die Auswertung in den Zusatzmodulen daher nicht relevant und werden grafisch nicht ausgegeben.

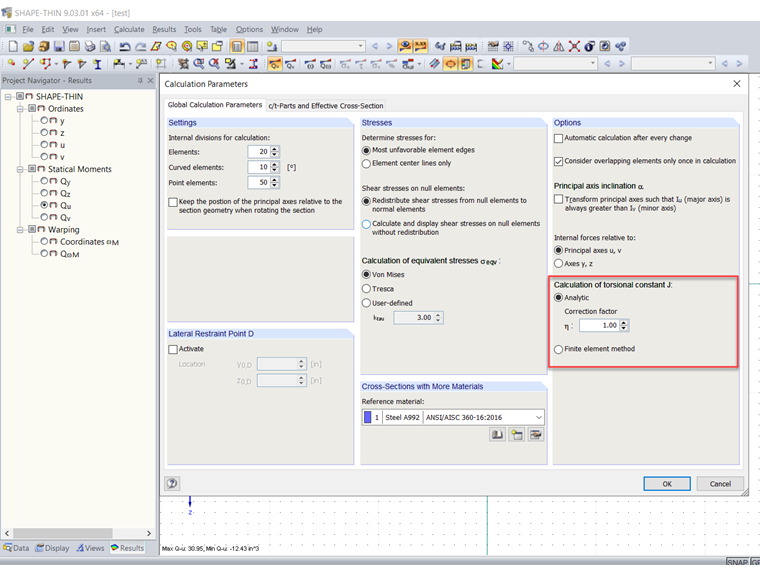

Die Punktelemente werden jedoch in den Querschnittswerten berücksichtigt. Ausnahme bildet das Torsionsträgheitsmoment, bei dem in der Standardeinstellung von DUENQ die Punktelemente unberücksichtigt sind. Dies kann in DUENQ jedoch im Dialog Berechnungsparameter über einen Korrekturbeiwert kompensiert werden. Alternativ ist die Berechnung des Torsionsträgheitsmoments mit der FE-Methode möglich, bei der auch die Wirkung von Punktelementen erfasst wird (Bild 3).
