J'ai modélisé une section avec des éléments ponctuels dans SHAPE-THIN. Cependant, lors de l'import de la section dans RSTAB / RFEM, ces éléments de point ne sont pas affichés. Pourquoi ?

Réponse

Les éléments ponctuels (Figure 1) représentent des objets relativement petits pour représenter des irrégularités dans la géométrie de la section. Elles peuvent être ajoutées sous forme d'arrondis, de rectangles, de cercles et de triangles ou être supprimées des surfaces de l'élément. Vous pouvez ainsi considérer ou exclure l'aire de l'élément ponctuel pour les valeurs de section.

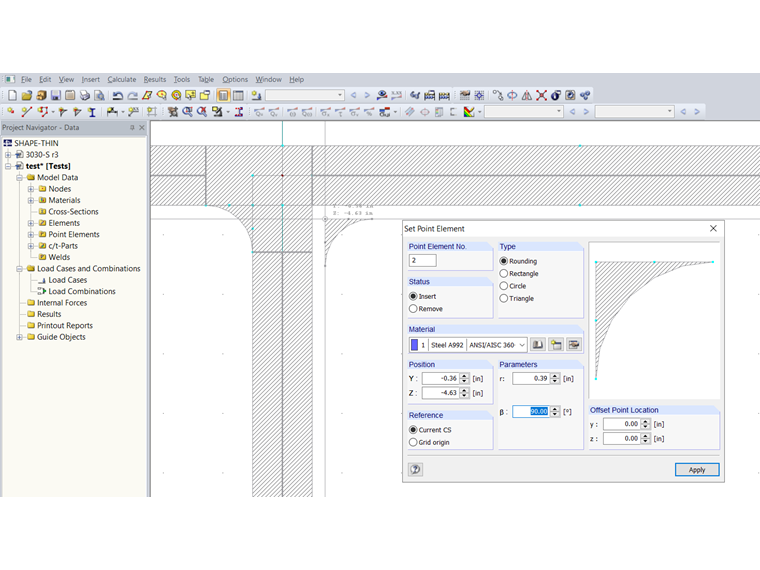

Figure 01 - Section dans SHAPE-THIN avec des éléments ponctuels (en rouge)

Les éléments ponctuels n'ayant pas de points de contrainte, aucune contrainte n'est déterminée sur les éléments ponctuels. Les éléments ponctuels ne sont donc pas pertinents pour l'évaluation dans les modules additionnels et ne sont pas affichés graphiquement.

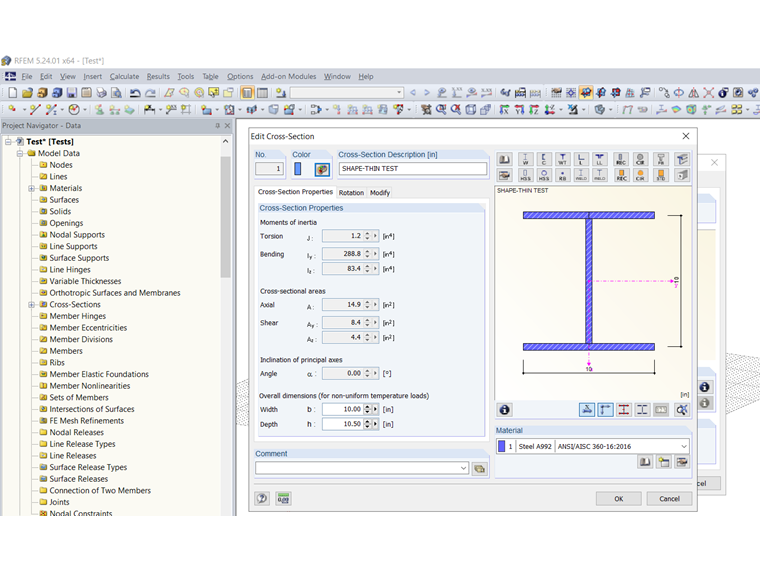

Figure 02 - Importation de la section SHAPE-THIN dans RSTAB/RFEM

Toutefois, les éléments ponctuels sont considérés dans les valeurs de section. Le moment d'inertie de torsion est une exception, car les éléments ponctuels ne sont pas pris en compte dans les paramètres par défaut de SHAPE-THIN. Cependant, cela peut être compensé par un facteur de correction dans la boîte de dialogue Paramètres de calcul de SHAPE-THIN. Il est également possible de calculer le moment d'inertie de torsion à l'aide de la méthode EF, qui inclut également l'effet des éléments ponctuels (Figure 3).

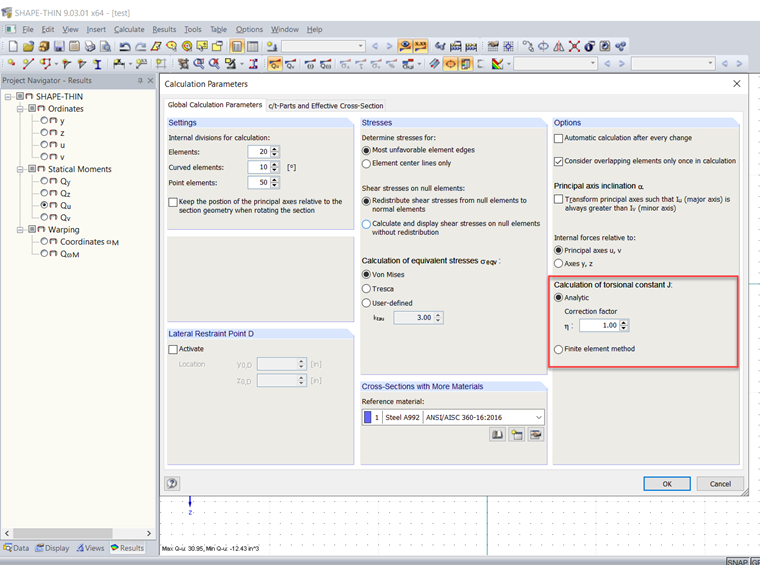

Figure 03 - Paramètres de calcul
