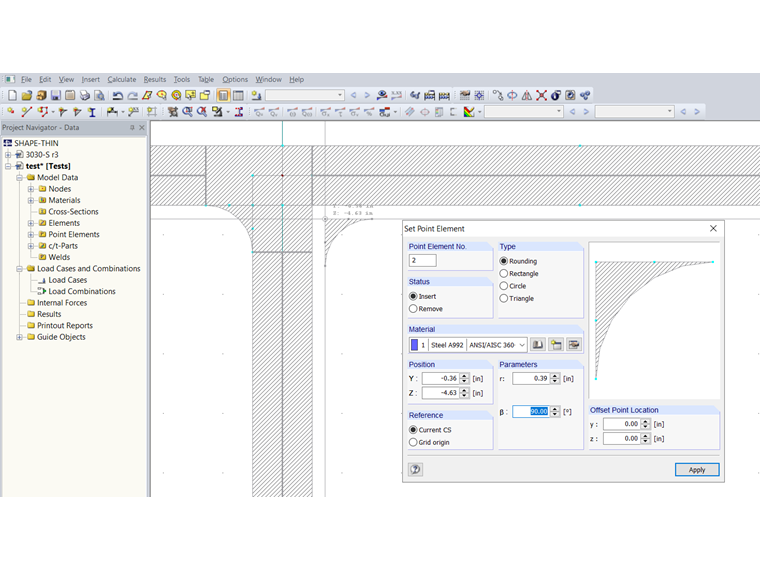

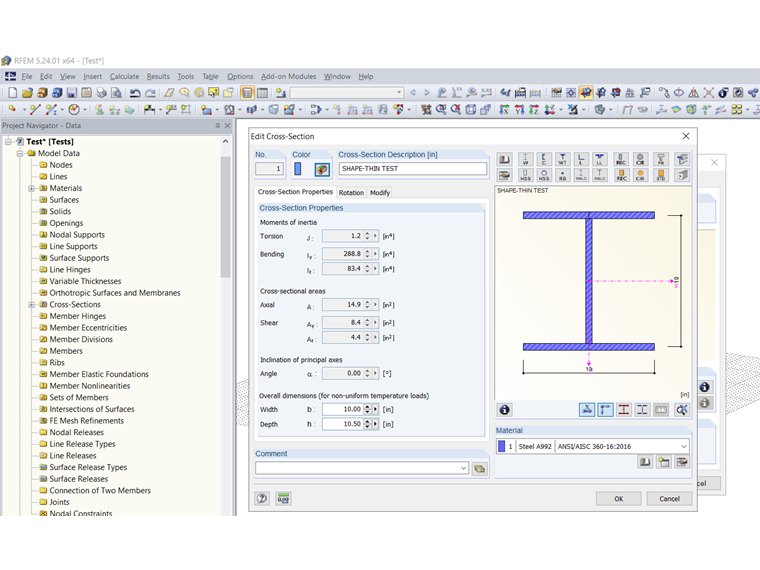

W programie SHAPE-THIN modelowałem przekrój z elementami punktowymi. Jednak podczas importowania przekroju w programie RSTAB / RFEM te elementy punktów nie są wyświetlane. Jaki jest tego powód?

Odpowiedź

Elementy punktowe stanowią stosunkowo małe obiekty w celu odwzorowania nieregularności w geometrii przekroju. Można je wstawiać jako zaokrąglenia, prostokąty, koła lub trójkąty lub też usuwać z powierzchni prętów. W ten sposób można dodatkowo uwzględnić lub pominąć pole powierzchni elementu punktowego dla właściwości przekroju. Elementy punktowe nie posiadają punktów naprężeń, w punktach skalujących nie są określane naprężenia. Z tego względu elementy punktowe są nieistotne dla analizy w modułach dodatkowych i nie są graficznie przedstawiane. Mimo to w wartościach przekrojów uwzględniane są elementy punktowe.

Słowa kluczowe

Element punktowy Wartość przekroju
