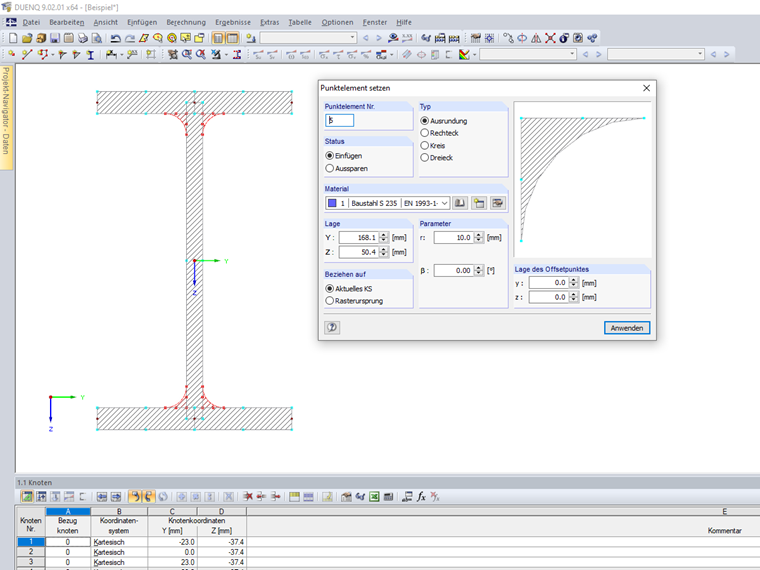

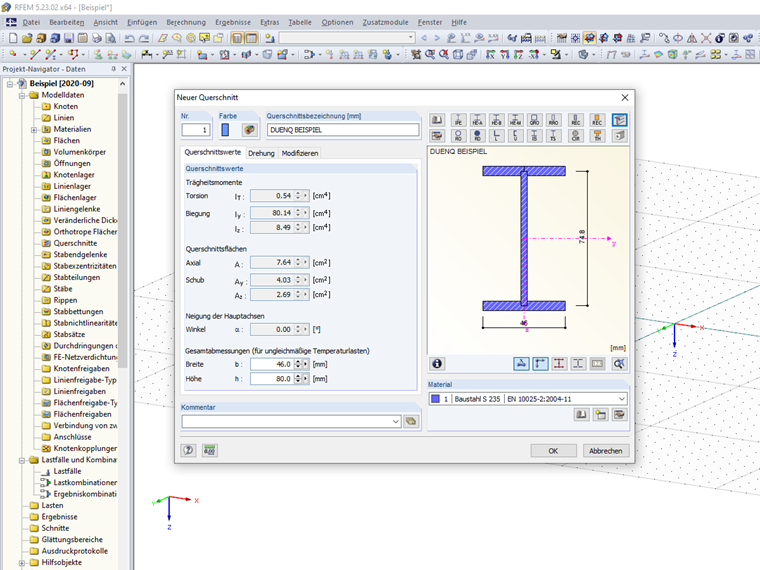

Ich habe in DUENQ einen Querschnitt mit Punktelementen modelliert. Beim Import des Querschnitts in RSTAB/ RFEM werden diese Punktelemente aber nicht angezeigt. Woran liegt das?

Antwort

Punktelemente stellen relativ kleine Objekte dar, um Unregelmäßigkeiten in der Querschnittsgeometrie abzubilden. Sie können als Ausrundung, Rechteck, Kreis oder Dreieck ergänzt oder auch von Elementflächen entfernt werden. Auf diese Weise lässt sich der Bereich des Punktelements für die Querschnittswerte zusätzlich berücksichtigen bzw. ausschließen. Punktelemente haben keine Spannungspunkte, so dass an Punktelementen keine Spannungen ermittelt werden. Die Punktelemente sind für die Auswertung in den Zusatzmodulen daher nicht relevant und werden grafisch nicht ausgegeben. Die Punktelemente werden aber trotzdem in den Querschnittswerten berücksichtigt.

Schlüsselwörter

Punktelement Querschnittswert
