Respuesta:

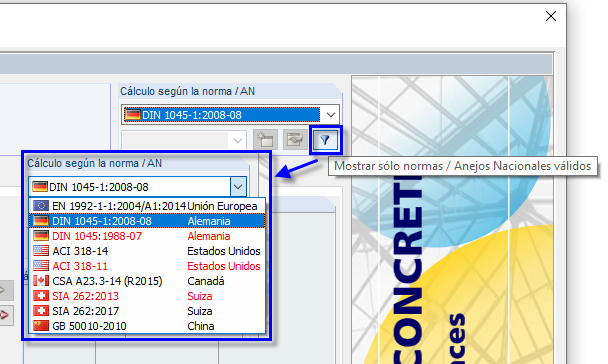

La norma que se utiliza para el cálculo de un componente estructural se especifica en la ventana 1.1 del módulo adicional. Puede mostrar y ocultar las normas antiguas utilizando el botón "Mostrar sólo normas válidas/Anejos nacionales". Estas normas están marcadas en rojo.
Pregunta
No puedo encontrar DIN 1045 en el módulo adicional para hormigón, pero lo necesito para un edificio existente. Si es así, ¿cómo debo continuar?
