Odpověď:

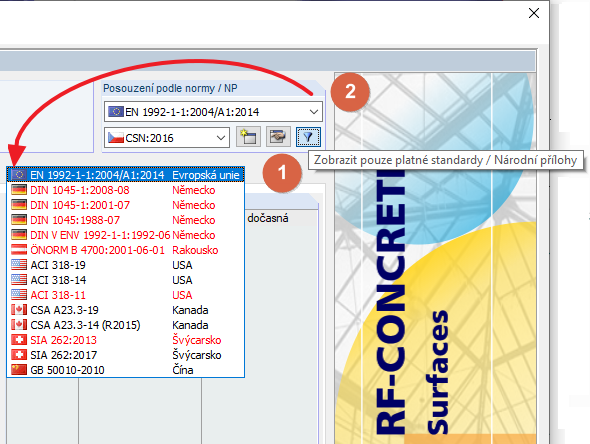

Die Eingabe der Norm, nach der das Bauteil bemessen werden soll, erfolgt in Maske 1.1 des Zusatzmoduls. Staré normy je možné v seznamu zobrazit nebo skrýt pomocí tlačítka "Zobrazit pouze platné normy/národní přílohy". Jsou označené červeně.
Dotaz
V přídavném modulu pro beton nemohu najít normu DIN 1045, ale potřebuju ji pro stávající budovu. Co bych měl vzít do úvahy?
