Odpowiedź:

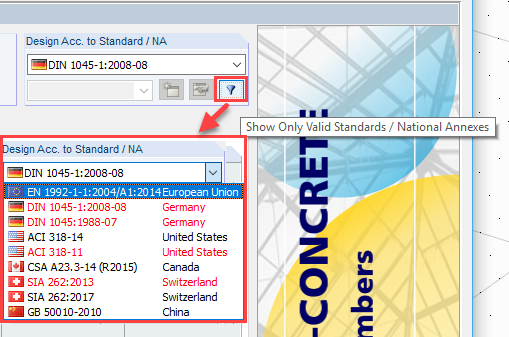

Norma stosowana do wymiarowania elementu konstrukcyjnego jest określona w oknie 1.1 modułu dodatkowego. Za pomocą przycisku "Pokaż tylko ważne normy/załączniki krajowe" można wyświetlać lub ukrywać stare normy. Normy te są oznaczone kolorem czerwonym.
Pytanie
Nie mogę znaleźć normy DIN 1045 w module dodatkowym dla betonu, ale potrzebuję jej dla istniejącego budynku. Co mam zrobić?
Autor
Pan Baumgärtel zapewnia wsparcie techniczne klientom firmy Dlubal Software.
