Antwort:

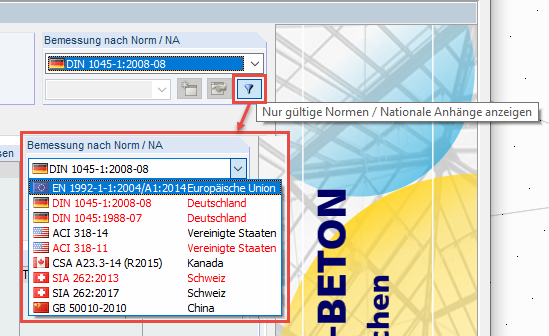

Die Eingabe der Norm, nach der das Bauteil bemessen werden soll, erfolgt in Maske 1.1 des Zusatzmoduls. Alte Normen lassen sich mit der Schaltfläche "Nur gültige Normen / Nationale Anhänge anzeigen" in der Liste ein- und ausblenden. Sie werden rot gekennzeichnet.
Frage
Ich kann im Zusatzmodul für Beton die DIN 1045 nicht finden, benötige diese aber für ein Bestandsgebäude. Was ist zu tun?
