Risposta:

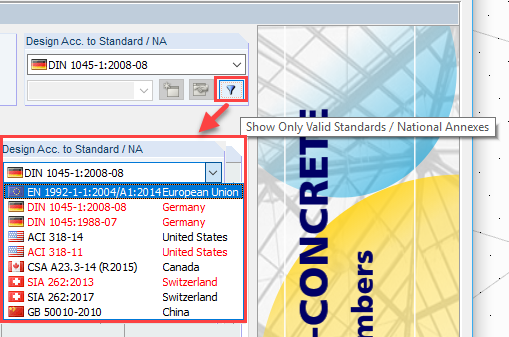

La norma, che viene utilizzata per la verifica di un componente strutturale, è specificata nella finestra 1.1 del modulo aggiuntivo. È possibile visualizzare e nascondere le vecchie norme utilizzando il pulsante "Mostra solo norme valide/Appendici nazionali". Queste norme sono contrassegnate in rosso.
Domanda
Non riesco a trovare la DIN 1045 nel modulo aggiuntivo per il calcestruzzo, ma mi serve per un edificio esistente. Cosa si deve fare?
