¿Cómo puedo aumentar la carga de forma incremental?

Respuesta

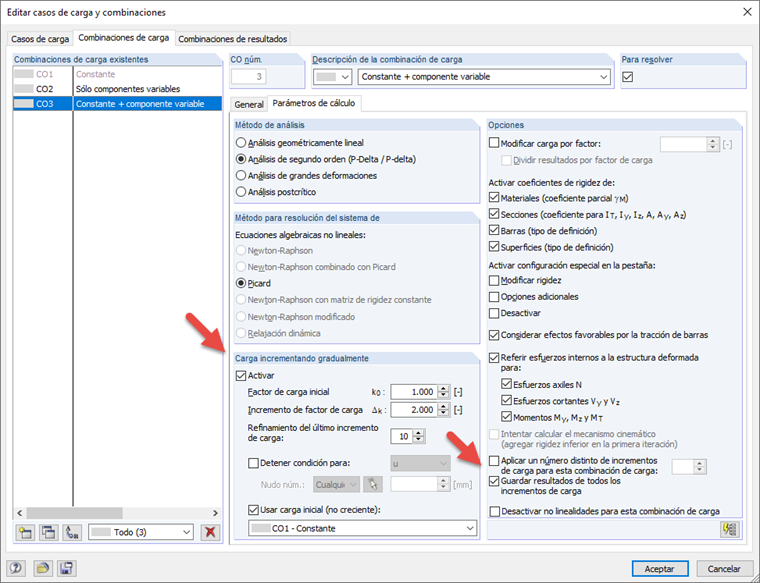

La función "Carga incrementando gradualmente" de los casos y combinaciones de carga puede aumentar incrementalmente el nivel de carga asignado y encontrar el equilibrio para cada incremento de carga. El nivel de referencia "Incremento de carga 1.0 = 100% de la carga definida" es la carga definida para los casos de carga y combinaciones de casos de carga modificados con los coeficientes parciales de seguridad para las combinaciones de carga. La configuración detallada de la función define el factor de carga inicial k₀, el incremento de factor de carga Δk, el refinamiento del último incremento de carga, el límite de rotura y la situación de carga estática inicial.

Al definir el paso o factor de carga inicial k₀, se especifica el inicio del proceso. Esta entrada no depende de la entrada pura de los casos de carga y combinaciones de casos de carga, y puede ser mayor o menor que 1,0. El programa siempre visualiza todos los resultados en base al incremento de carga 1,0 dentro del cálculo normal y realiza el análisis adicional de los incrementos de carga posibles activando la "Carga incrementando gradualmente".

La carga incrementando gradualmente se especifica mediante el incremento de carga Δk. Con cada ciclo de proceso, el programa aumenta la carga que se analizará al sumar el incremento al incremento de carga analizado previamente. El incremento es constante hasta que se alcanza el criterio de finalización.

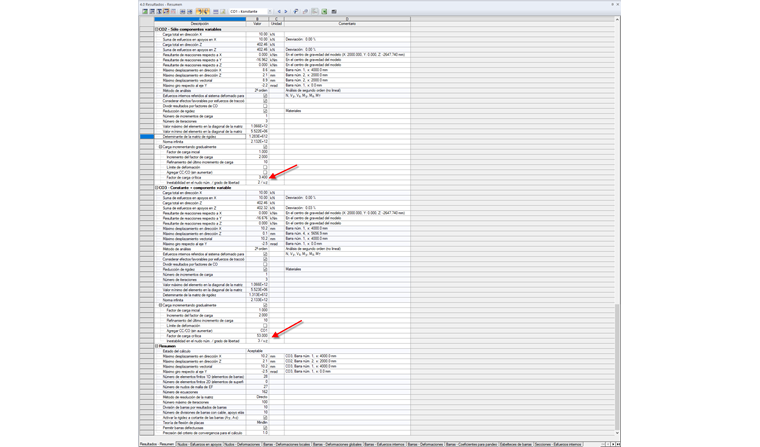

Debido al tamaño de incremento constante, no es posible determinar un factor de carga exacto según el criterio de finalización. Finalmente, el programa muestra el coeficiente de carga aproximado en base al último incremento de carga en el que se puede encontrar el equilibrio para el modelo. Después del cálculo, la situación de carga relevante se muestra en la tabla "4.0 Resultados - Resumen". Al especificar un refinamiento del último incremento de carga, se divide el incremento inicial Δk por el valor de refinamiento después de alcanzar el criterio de finalización, y el proceso se repite desde el último incremento de carga realizado hasta que se dé una nueva finalización. Debido al menor incremento, el factor de carga resultante es más preciso.

El criterio de finalización para el proceso es básicamente el punto en el cual el programa ya no puede encontrar un equilibrio para la carga aplicada (análisis de segundo orden). Además puede especificar la interrupción al activar la deformación máxima de un nudo específico.

En realidad, ciertos componentes permanecen constantes independientemente de la acción (por ejemplo, peso propio, pretensado, etc.), de forma que la configuración detallada proporciona la opción de asignar un componente de carga fijo para la carga incrementando gradualmente. La carga fija puede ser un caso de carga o una combinación de cargas. Esta componente de carga es independiente de la carga que se va a aumentar, y simplemente se agrega al componente variable en el proceso.

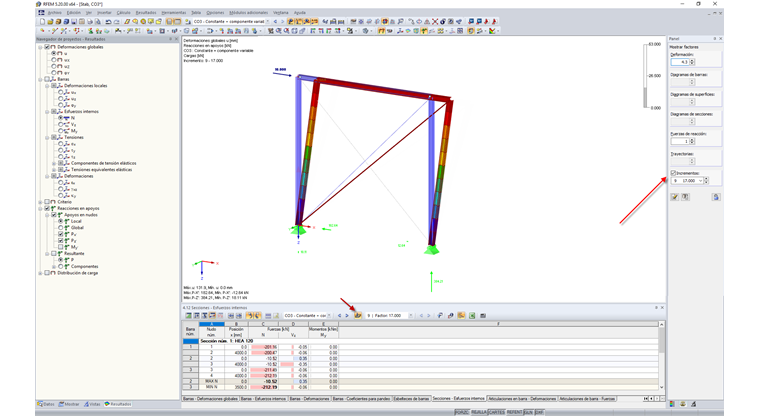

Si los resultados intermedios de los incrementos de carga activos son de interés, además del factor de carga final, es posible utilizar la característica "Guardar los resultados de incrementos de carga" para los casos de carga y combinaciones de carga y así mostrar los resultados intermedios. Las opciones correspondientes están disponibles en la ventana del panel y en las tablas de resultados.

En RSTAB, la activación para guardar los resultados intermedios se asocia con el módulo adicional RSBUCK y, en RFEM, la activación de la carga incrementando gradualmente se asocia con el módulo adicional RF-STABILITY. En estos casos, además de la licencia del programa principal, se debe proporcionar una licencia del módulo adicional correspondiente.
