Risposta:

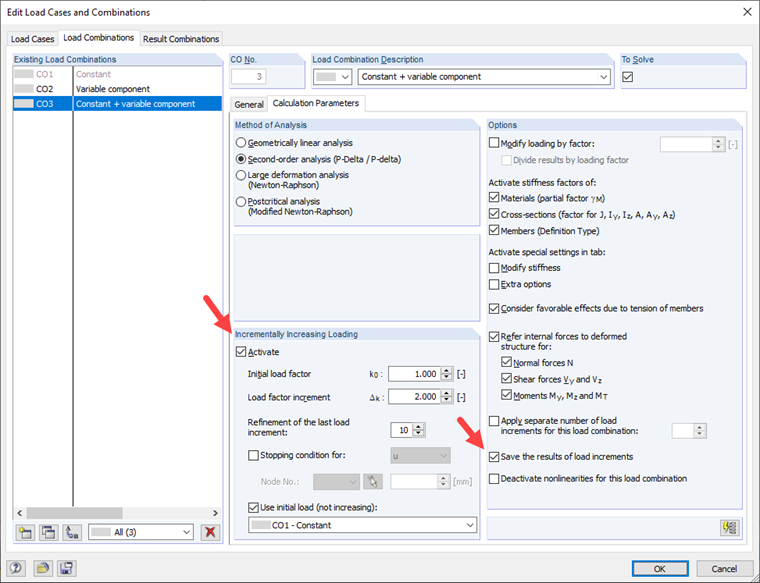

La funzione "Aumento incrementale del carico" dei casi di carico e delle combinazioni di carico può aumentare in modo incrementale il livello di carico assegnato e trovare l'equilibrio per ogni incremento di carico. Il livello di riferimento "Incremento di carico 1.0 = 100% del carico definito" è il carico definito per i casi di carico e la combinazione di casi di carico modificati con coefficienti di sicurezza parziali per le combinazioni di carico. Le impostazioni dettagliate della funzione definiscono l'incremento di carico iniziale k0, la quantità di incremento di carico Δk, l'infittimento dell'ultimo incremento di carico, il criterio di rottura e la situazione di carico statico iniziale.
L'incremento di carico iniziale k0 definisce l'inizio del processo. Questa voce non dipende dall'immissione pura di casi di carico e combinazione di carico e può essere maggiore o minore di 1.0. Il programma visualizza sempre tutti i risultati sulla base dell'incremento di carico 1.0 all'interno del calcolo regolare ed esegue l'analisi aggiuntiva dei possibili incrementi di carico attivando "Carico incrementale".
Il carico crescente incrementale è specificato dall'incremento di carico Δk. Ad ogni ciclo di processo, il programma aumenta il carico da analizzare aggiungendo l'incremento all'incremento di carico precedentemente analizzato. L'incremento è costante fino al raggiungimento del criterio di interruzione.

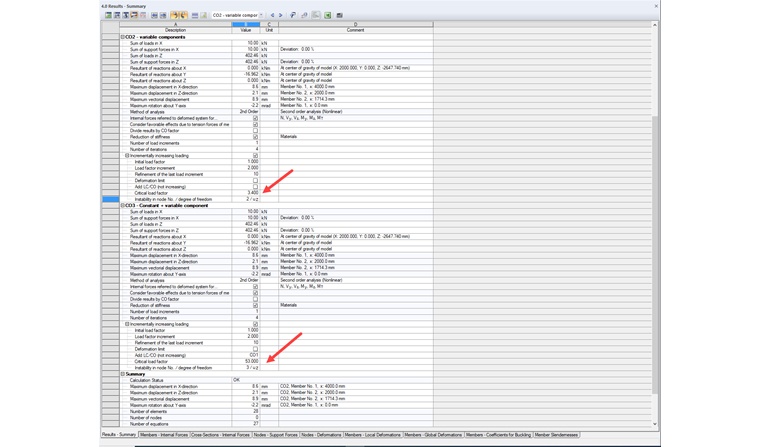

A causa della dimensione dell'incremento costante, non è possibile determinare un coefficiente di carico esatto secondo il criterio di rottura. Infine, il programma mostra il coefficiente di carico approssimativo sulla base dell'ultimo incremento di carico al quale si può trovare l'equilibrio per il modello. Dopo il calcolo, la situazione di carico pertinente viene visualizzata nella tabella "4.0 Risultati - Riepilogo". Specificando l'infittimento dell'ultimo incremento di carico, l'incremento inizialeΔk è diviso per il valore di infittimento dopo aver raggiunto il criterio di rottura e il processo viene ripetuto dall'ultimo incremento di carico funzionante fino a quando non si verifica una nuova rottura. A causa dell'incremento minore, il coefficiente di carico risultante è più preciso.
Il criterio di rottura per il processo è fondamentalmente il punto in cui il programma non può trovare alcun equilibrio per il carico applicato (analisi del secondo ordine). Inoltre, è possibile specificare la rottura attivando la deformazione massima su un nodo specifico.
In realtà, alcune componenti della forza rimangono costanti indipendentemente da un'azione (ad esempio, peso proprio, precompressione e così via), quindi l'impostazione dettagliata fornisce l'opzione per assegnare una componente di carico fissa per il carico crescente in modo incrementale. Il carico fisso può essere un caso di carico o una combinazione di carico. Questa componente del carico è indipendente dal carico da aumentare e viene semplicemente aggiunta alla componente variabile nel processo.

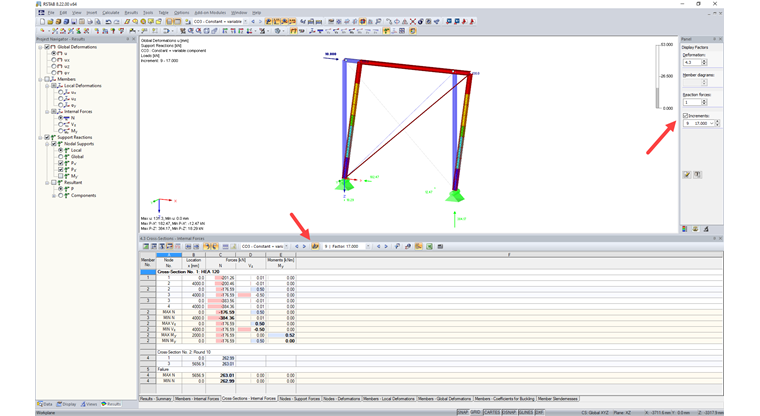

Se i risultati intermedi degli incrementi di carico attivi sono di interesse oltre al coefficiente di carico finale, è possibile utilizzare la funzione "Salva i risultati di tutti gli incrementi di carico" per i casi di carico e le combinazioni di carico al fine di visualizzare i risultati intermedi. Le opzioni corrispondenti sono disponibili nella finestra del pannello e nelle tabelle dei risultati.
In RSTAB 8, l'attivazione per il salvataggio dei risultati intermedi è collegata al modulo aggiuntivo RSBUCK e in RFEM 5, l'attivazione del carico incrementale è collegata al modulo aggiuntivo RF-STABILITY. In questi casi, oltre alla licenza del programma principale, deve essere disponibile una licenza del modulo aggiuntivo corrispondente.
