逐步增加荷载

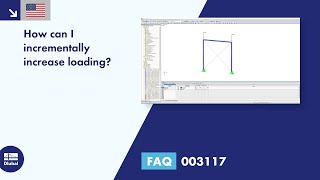

如何逐步增加荷载?
回复:
Die Funktion "Stufenweise ansteigende Belastung" von Lastfällen und Lastkombinationen kann das zugeordnete Lastniveau stufenweise steigern und für jede Laststufe ein Gleichgewicht suchen. 参考水平“荷载增量 1.0 = 100% 的定义荷载”是荷载工况的定义荷载和使用荷载组合的分项安全系数修改的荷载工况组合。 该功能的详细设置包括初始荷载增量 k0 、荷载增量的量 Δk、最后一个荷载增量的细化、断裂准则以及初始荷载静力情况。
初始荷载增量 k0定义了过程的开始。 该值不取决于单纯输入荷载工况和荷载组合,可以大于或小于 1.0。 程序在常规计算中始终显示基于荷载增量 1.0 的所有结果,并通过激活“增量增加荷载”进行额外的分析。
逐步增加的荷载由荷载增量 Δk 定义。 对于每个过程循环,程序通过在先前分析的荷载增量上增加增量来增加要分析的荷载。 在达到中断准则之前,增量是恒定的。
由于增量大小恒定,根据破坏准则无法确定确切的荷载系数。 最后,程序根据上一次荷载增量显示近似的荷载系数,在该系数处可以找到模型的平衡状态。 计算完成后,相关荷载工况显示在表“4.0 结果 - 摘要”中。 通过对最后一个荷载增量的细化,将初始增量Δk除以达到中断准则后的细化值,从最后一个有效的荷载增量开始重复该过程,直到出现新的中断准则。 因为增量步越小,所以得出的荷载系数就越准确。
该过程的破坏准则基本上是程序找不到施加的荷载平衡的点(二阶分析)。 此外,您可以通过激活特定节点上的最大变形来指定中断。
在实际情况中,由于各分力如何,自重、预应力等都与作用无关,因此详细设置中可以为增量增量式荷载分配一个固定的荷载分。 固定荷载可以是一个荷载工况,也可以是一个荷载组合。 该荷载分量与要增加的荷载独立,并且只是简单地添加到可变荷载上。
如果除了最终荷载系数外,还需要有效荷载增量的中间结果,则可以对荷载工况和荷载组合使用“保存所有荷载增量的结果”功能,以便显示中间结果。 在面板窗口和结果表中可以找到相应的选项。
在 RSTAB 8 中保存中间结果选项的激活功能与 RSBUCK 功能相关联,在 RFEM 5 中附加模块RF-STABIL 的激活功能则是逐步增加荷载功能。 在这些情况下,除了主程序的许可证之外,还必须有相应附加模块的许可证。
