Réponse:

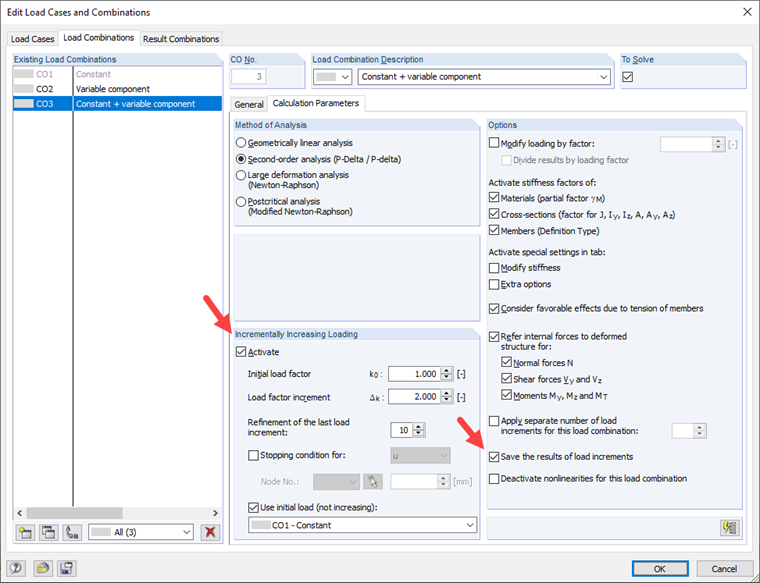

La fonction « Augmentation de la charge par incrément » des cas et combinaisons de charges permet d'augmenter progressivement le niveau de charge assigné et de rechercher un équilibre pour chaque incrément de charge. Le niveau de référence « Incrément de charge 1,0 = 100 % de la charge définie » correspond à la charge définie pour les cas de charge et à la combinaison de cas de charge modifiée avec les coefficients partiels de sécurité pour les combinaisons de charges. Les paramètres détaillés de la fonction définissent le niveau de charge initial k0, le pas d'augmentation incrémentale de la charge Δk, le raffinement du dernier incrément de charge, le critère d'interruption et la situation de charge statique initiale.
La définition du niveau de charge initiale k0 définit le début du processus. Cette entrée est indépendante de l'entrée du cas de charge et de la combinaison de charges. Elle peut être supérieure ou inférieure à 1,0. Le logiciel affiche toujours tous les résultats en s'appuyant sur l'incrément de charge 1,0 lors du calcul normal et exécute en outre l'analyse des incréments de charge possibles une fois l'option « Augmentation des charges par incrément » activée.
L'incrément de charge Δk est l'incrément pour la charge qui augmente progressivement. Le logiciel augmente la charge à analyser à chaque cycle du processus en ajoutant l'incrément à l'incrément de charge analysé précédemment. L'incrément est constant jusqu'à ce que le critère d'interruption soit atteint.

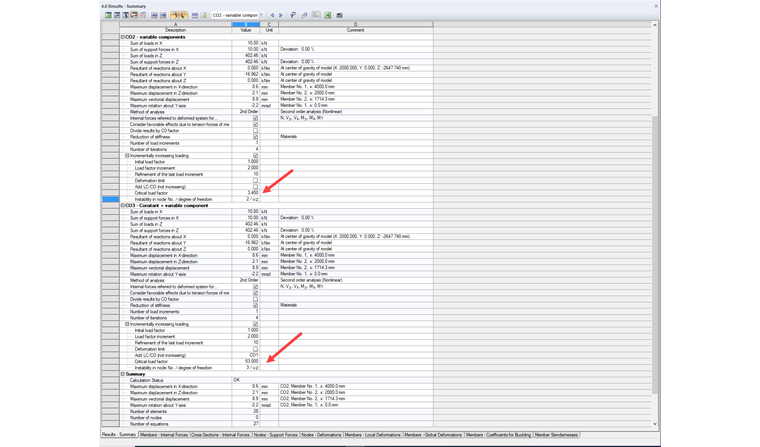

Il est impossible de déterminer un facteur de charge exact selon le critère d'interruption en raison de la taille constante des incréments. Le logiciel affiche finalement un facteur de charge approximatif à partir du dernier incrément de charge auquel un équilibre a pu être trouvé pour le modèle. Le facteur de charge est disponible dans le tableau « 4.0 Résultats - Résumé » sous la situation de charge pertinente une fois le calcul effectué. Lorsque le dernier incrément de charge est raffiné, l'incrément initial Δk est divisé par la valeur de raffinement une fois le critère d'interruption atteint et le processus est réitéré à partir du dernier incrément de charge utilisé jusqu'à ce qu'il soit à nouveau interrompu. Le facteur de charge est donc plus précis en raison de l'incrément plus faible.
Le critère d'interruption du processus est le point auquel le logiciel ne peut plus trouver d'équilibre pour la charge appliquée (théorie du second ordre). Vous pouvez en outre spécifier l'interruption en activant une déformation maximale sur un nœud spécifique.
Étant donné qu'en réalité certaines composantes de la force restent constantes quelle que soit l'action (par exemple, le poids propre, la précontrainte, etc.), les paramètres détaillés offrent une option pour les combinaisons de charges afin d'appliquer une composante de charge fixe pour la charge augmentant par incrément. La charge fixe peut être un cas de charge ou une combinaison de charges. Ce composant de charge est indépendant de la charge à augmenter et est simplement ajouté au composant variable dans le processus.

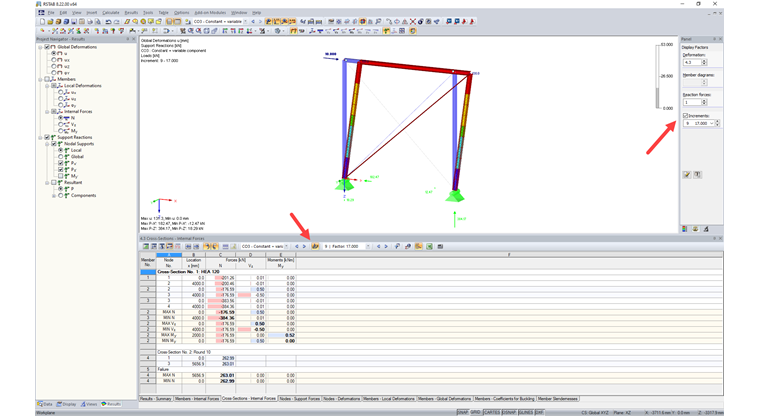

Si les résultats intermédiaires des incréments de charge actifs présentent un intérêt en plus du facteur de charge final, vous pouvez utiliser les cas de charge et la fonction de combinaison de charges « Enregistrer les résultats de tous les incréments de charge » pour afficher les résultats intermédiaires. Des options correspondantes sont disponibles dans la fenêtre du panneau et dans les tableaux de résultats.
Dans RSTAB 8, l'activation de la sauvegarde des résultats intermédiaires est liée au module additionnel RSBUCK, et dans RFEM 5, l'activation de la charge augmentée par incréments est liée au module additionnel RF-STABILITY. Vous devez alors disposer d'une licence pour le module additionnel correspondant en plus de la licence du logiciel principal.
