Jak stopniowo zwiększać obciążenie?

Odpowiedź

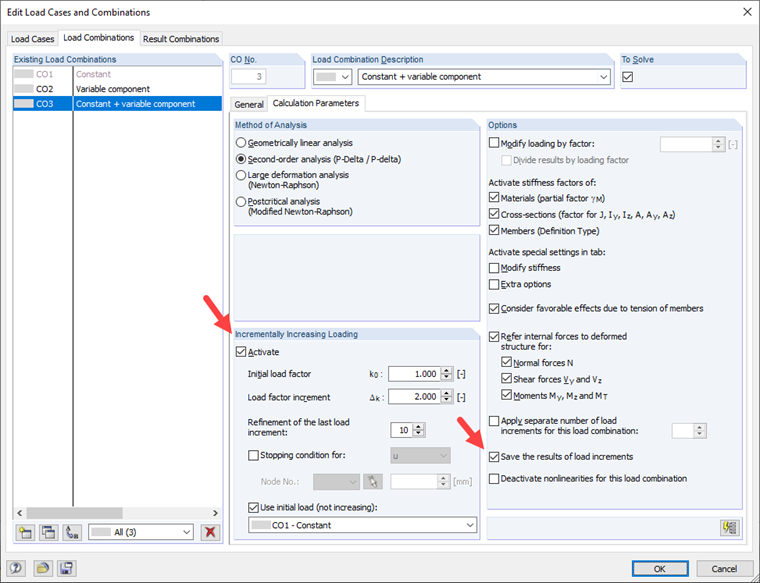

Funkcja "Zwiększanie przyrostowego obciążenia" przypadków obciążeń i kombinacji obciążeń może stopniowo zwiększać przydzielony poziom obciążenia i wyznaczać równowagę dla każdego przyrostu obciążenia. Poziom odniesienia "Przyrost obciążenia 1,0 = 100% zdefiniowanego obciążenia" jest zdefiniowany jako obciążenie dla przypadków obciążeń, a kombinacja przypadków obciążeń jest zmodyfikowana przy użyciu częściowych współczynników bezpieczeństwa dla kombinacji obciążeń. Szczegółowe ustawienia funkcji definiują
Początkowy przyrost obciążenia k 0 określa początek procesu. Pozycja ta nie zależy od samego wprowadzenia przypadków obciążeń i kombinacji obciążeń i może być większa lub mniejsza od 1,0. W obliczeniach normalnych program zawsze wyświetla wszystkie wyniki na podstawie przyrostu obciążenia 1.0 i przeprowadza dodatkową analizę możliwych przyrostów obciążenia, aktywując "Zwiększanie obciążenia przyrostowego".

Obciążenie narastająco rosnące jest określane przez przyrost obciążenia Δk. W przypadku każdej pętli procesowej program zwiększa obciążenie, które ma zostać przeanalizowane, poprzez dodanie przyrostu do poprzednio obliczonego przyrostu obciążenia. Przyrost jest stały do momentu spełnienia kryterium zerwania.

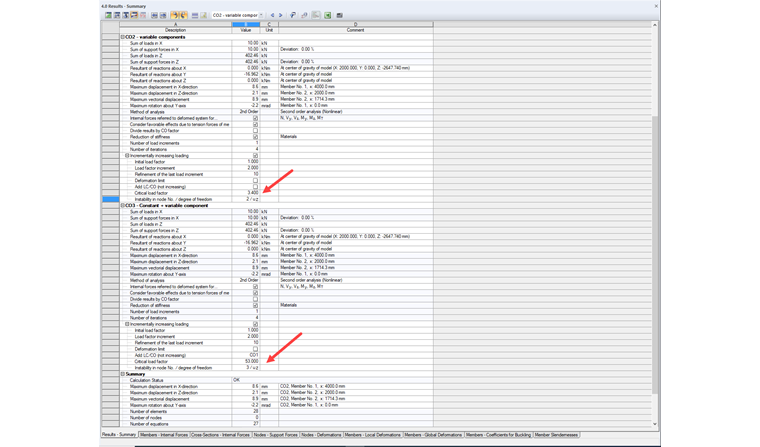

Ze względu na stały rozmiar przyrostu nie jest możliwe określenie dokładnego współczynnika obciążenia zgodnie z kryterium zerwania. Na końcu program wyświetla przybliżony współczynnik obciążenia na podstawie ostatniego przyrostu obciążenia, w którym znajduje się równowaga dla modelu. Po zakończeniu obliczeń odpowiednie obciążenie zostaje przedstawione w tabeli "Wyniki 4,0 - Podsumowanie". Określając udokładnienie ostatniego przyrostu obciążenia, początkowy przyrost Δk jest dzielony przez wartość udoskonalenia po osiągnięciu kryterium zerwania, a proces jest powtarzany od ostatnio wykonanego przyrostu obciążenia aż do wystąpienia nowego zerwania. Ze względu na mniejszy przyrost wynikiem jest dokładniejszy współczynnik obciążenia.

Kryterium zerwania dla procesu jest w zasadzie punkt, w którym program nie może znaleźć żadnej równowagi dla przyłożonego obciążenia (analiza drugiego rzędu). Ponadto można określić podział, aktywując maksymalne odkształcenie w określonym węźle.

W rzeczywistości niektóre składowe siły pozostają niezmienne niezależnie od oddziaływania (przez Obciążenie stałe może być przypadkiem obciążenia lub kombinacją obciążeń. Ta składowa obciążenia jest niezależna od obciążenia, które ma zostać zwiększone, i jest po prostu dodawana do składowej zmiennej w procesie.

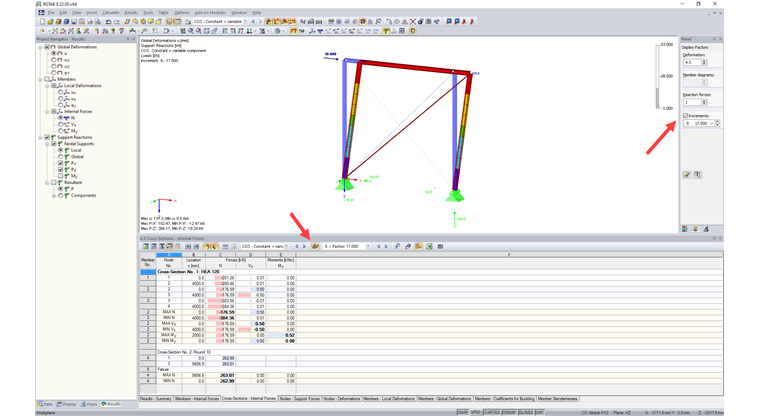

Jeżeli pośrednie wyniki przyrostów obciążeń aktywnych są istotne w uzupełnieniu do końcowego współczynnika obciążenia, dla przypadków obciążeń i kombinacji obciążeń można wykorzystać funkcję "Zapisać wyniki wszystkich przyrostów obciążenia" w celu wyświetlenia wyników pośrednich. Odpowiednie opcje są dostępne w oknie panelu oraz w tabelach wyników.

W RSTAB aktywacja w celu zapisania wyników pośrednich przy użyciu modułu dodatkowego RSBUCK oraz w programie RFEM aktywacja stopniowo rosnącego obciążenia przy użyciu modułu dodatkowego W takich przypadkach oprócz licencji na program główny musi być dostępna licencja na odpowiedni moduł dodatkowy.
