¿Cómo se pueden evitar las singularidades en las superficies de membrana a partir de la búsqueda de forma?

Respuesta

Los datos inadecuados de la búsqueda de forma en los bordes de la membrana y una malla de EF desfavorable provocan las reacciones singulares.

  1. Si se aplica un cable con una configuración desfavorable de la búsqueda de forma (flecha extrema o una fuerza insuficiente) a un borde de la membrana, la superficie de la membrana es poco común en el proceso de la búsqueda de forma y da como resultado una malla de EF dispuesta de forma no óptima con las correspondientes reacciones de fuerza singulares.

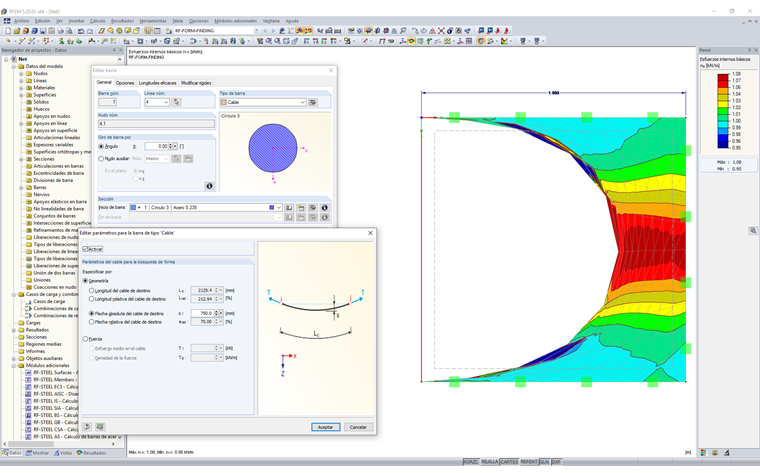

    Figura 01 - Configuración de la búsqueda de la forma desfavorable

    En este caso, se debe ajustar la configuración de la búsqueda de forma de la membrana y el elemento de contorno entre sí.

  2. El proceso de búsqueda comienza con el cálculo inicial de la malla de EF. Si esta disposición ya es desfavorable de antemano y no se corresponde con los parámetros de la forma necesarios, la fuerza correspondiente con la forma encontrada también se ve afectada negativamente.

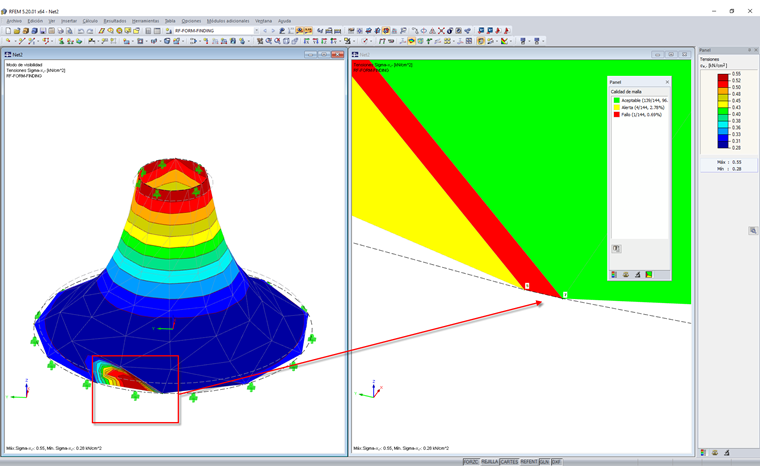

    Figura 02 - Cálculo erróneo de la malla

    En este caso, ajuste la geometría de la base para que la malla inicial se corresponda con todos los parámetros de la forma.
La visualización gráfica de la calidad de la malla antes y después de la búsqueda de forma se puede activar en el navegador mostrar.

Calidad de la malla

Palabras clave

Singularidad Búsqueda de forma Calidad de la malla
