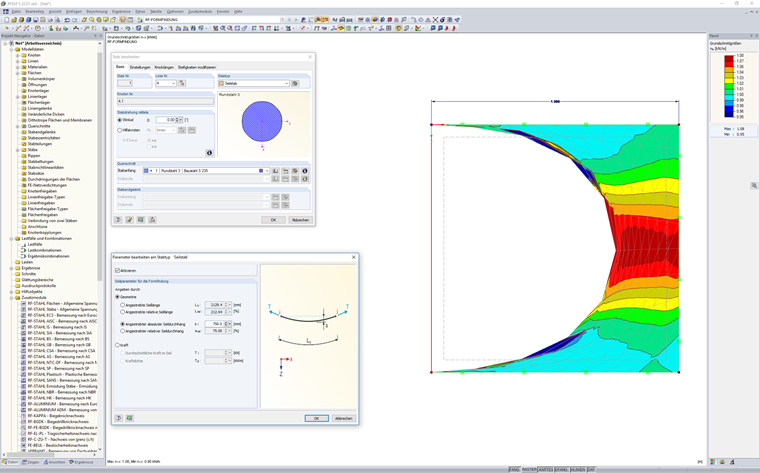

- Se un cavo con impostazioni di form-finding sfavorevoli (abbassamento eccessivo o forza insufficiente) poggia su un bordo della membrana, la superficie della membrana è insolita nel processo di form-finding e quindi risulta in una mesh agli elementi finiti non ottimamente disposta con il corrispondenti reazioni di forza singolare.

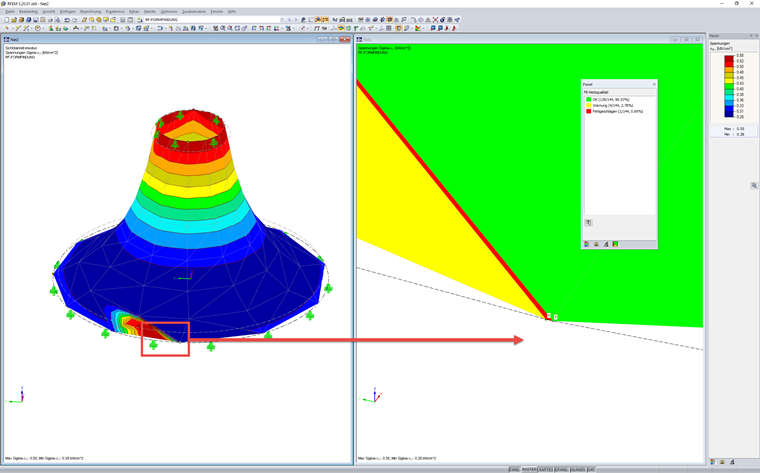

In questo caso, è necessario regolare le impostazioni di form-finding della membrana e dell'elemento al contorno tra loro. - Il processo di form-finding inizia con la disposizione iniziale della mesh EF. Se questa disposizione è già sfavorevole e non corrisponde ai parametri di forma richiesti, anche la forza corrispondente alla forma trovata viene influenzata negativamente.
In questo caso, è necessario regolare la geometria di base in modo che la mesh iniziale corrisponda a tutti i parametri della forma.
Domanda
Come è possibile evitare le singolarità sulle superfici delle membrane dovute alla ricerca della forma?
Con l'opzione 'Topologia su form-finding' attivata nel Navigatore progetti - Visualizza, la visualizzazione del modello è ottimizzata in base alla geometria di form-finding. Ad esempio, i carichi saranno visualizzati in relazione al sistema deformato.
In RFEM, c'è un'opzione per accoppiare le superfici con i tipi di rigidezza "Membrana" e "Membrana ortotropa" con i modelli di materiale "Isotropo elastico non lineare 2D/3D" e "Isotropo plastico 2D/3D" (modulo aggiuntivo RF-MAT NL è richiesto).
Questa funzionalità consente, ad esempio, la simulazione del comportamento della deformazione non lineare delle lamine di ETFE.
Il tipo di carico di ristagno consente di simulare le azioni della pioggia su superfici curve multiple, tenendo conto degli spostamenti secondo l'analisi a grandi spostamenti.
Questo processo numerico della pioggia analizza la geometria della superficie assegnata e determina quali componenti della pioggia defluiscono e quali si raccolgono in pozzanghere (sacche d'acqua) sulla superficie. La dimensione dell'accumulo d'acqua risulta quindi in un carico verticale corrispondente per l'analisi strutturale.
Ad esempio, è possibile utilizzare questa funzione nell'analisi di geometrie di coperture a membrana approssimativamente orizzontali soggette al carico della pioggia.
Vai al video esplicativoRispetto al modulo aggiuntivo RF-FORM-FINDING (RFEM 5), il programma include:\} le seguenti nuove caratteristiche sono state aggiunte per RFEM 6:
- Specifica di tutte le condizioni al contorno di carico di form-finding in un caso di carico
- Memorizzazione dei risultati di form-finding come stato iniziale per ulteriori analisi del modello
- Assegnazione automatica dello stato iniziale di form-finding tramite procedure guidate di combinazione a tutte le situazioni di carico di una situazione di progetto
- Inoltre, condizioni al contorno della geometria di form-finding per le aste (lunghezza non sollecitata, flessione verticale massima, flessione verticale nel punto basso)
- Condizioni al contorno del carico di ricerca della forma aggiuntivo per le aste (forza massima nell'asta, forza minima nell'asta, componente di trazione orizzontale, trazione all'estremità i, trazione all'estremità j, trazione minima all'estremità i, trazione minima all'estremità j)
- Tipo di materiale "Tessuto" e "Lamina" nella libreria dei materiali
- Form-finding paralleli in un modello
- Simulazione degli stati di form-finding della costruzione in sequenza in connessione con l'add-on Analisi delle fasi costruttive (CSA)
