Jak se lze vyhnout singularitám na membránových plochách z form-findingu?

Odpověď

Singulární reakce jsou vyvolány nevhodnými daty pro form-finding na okrajích membrány a nevýhodnou sítí konečných prvků.

  1. Pokud na okraj membrány působí lano s nevhodným nastavením form-findingu (příliš velký průvěs nebo příliš malá síla), membránová plocha se nezvykle deformuje v procesu form-findingu a vznikne nevhodně uspořádaná síť konečných prvků s příslušně singulárními silovými reakcemi.

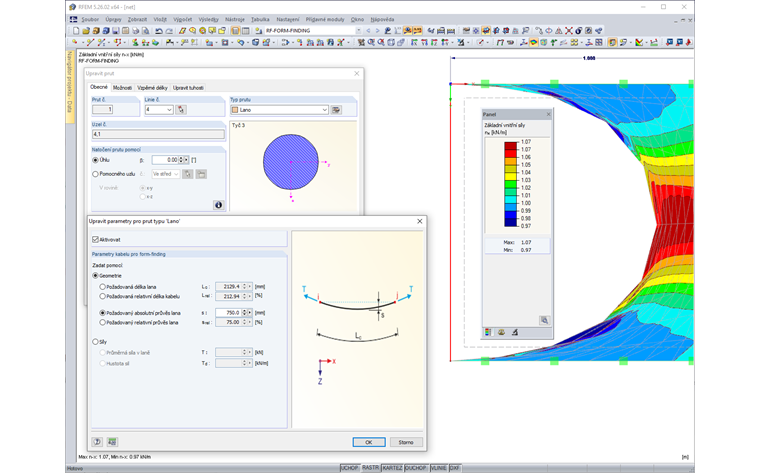

    Obr. 01 - Nevhodné nastavení form-findingu

    V takovém případě je třeba navzájem upravit nastavení pro form-finding membrány a prvku na okraji.

  2. Proces form-findingu začíná s počátečním uspořádáním sítě konečných prvků. Pokud je toto uspořádání již dopředu nepříznivé a neodpovídá požadovaným tvarovým parametrům, bude také negativně ovlivněna i síla odpovídající nalezenému tvaru.

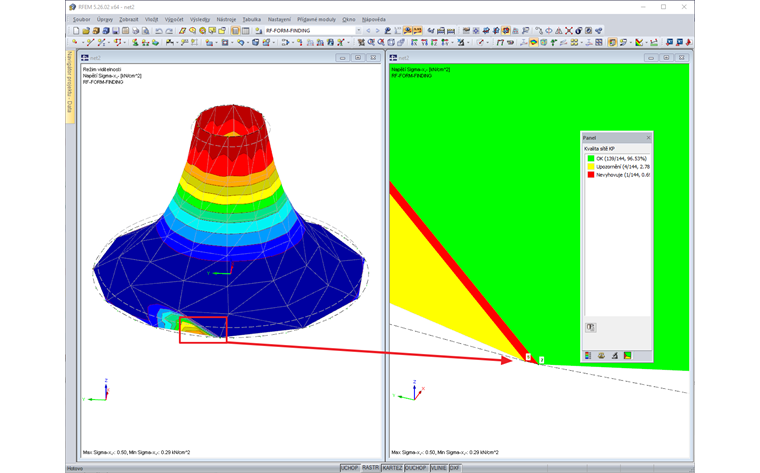

    Obr. 02 - Špatné uspořádání sítě

    V tomto případě je třeba upravit základní geometrii tak, aby počáteční síť odpovídala všem tvarovým parametrům.
Grafické zobrazení kvality sítě před a po form-findingu je možné aktivovat v navigátoru Zobrazit.

Zobrazení kvality sítě konečných prvků
