¿Cuál es el efecto de la opción "Dividir las barras por los nudos en las barras" en la configuración de malla de EF?

Respuesta

Con la opción "Dividir las barras por los nudos en las barras", una barra se divide internamente en las barras donde se encuentran los nudos.
La estructura que se muestra en la figura 1 incluye dos barras, la barra S1 desde el nudo 1 al nudo 2 y la barra S2 desde el nudo 3 al nudo 4.

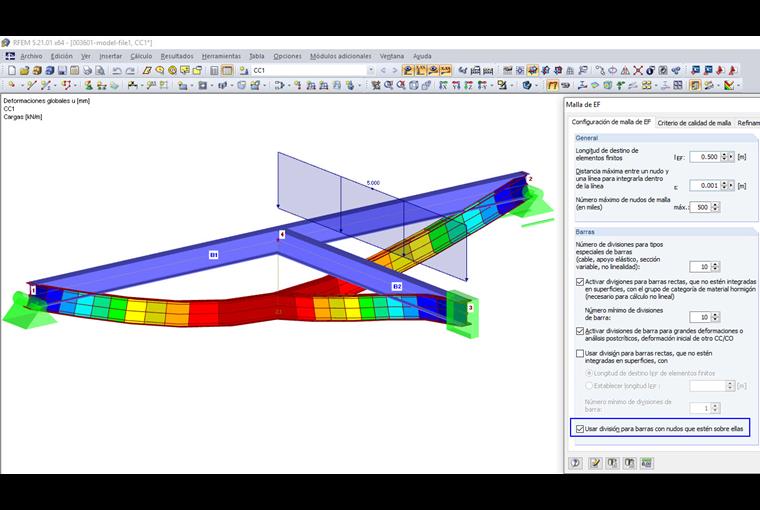

Si está activada la opción "Dividir las barras por los nudos que se encuentran en las barras", la barra S1 está dividida internamente en el nudo 4. Por lo tanto, la barra S1 está conectada a la barra S2, que también se puede ver en la deformación (figura 2).

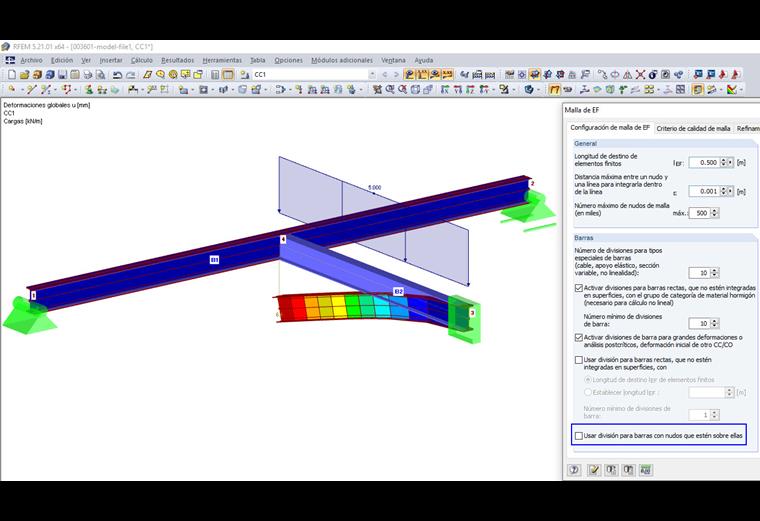

Si se desactiva la opción "Dividir las barras por los nudos que se encuentran en las barras", la barra S1 no se divide en el nudo 4. De este modo, la barra S1 no está conectada a la barra S2. La figura 3 muestra la deformación en este caso.

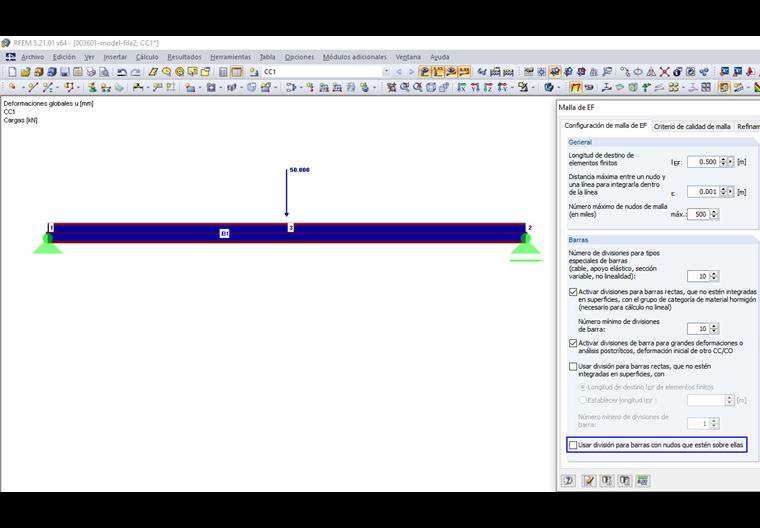

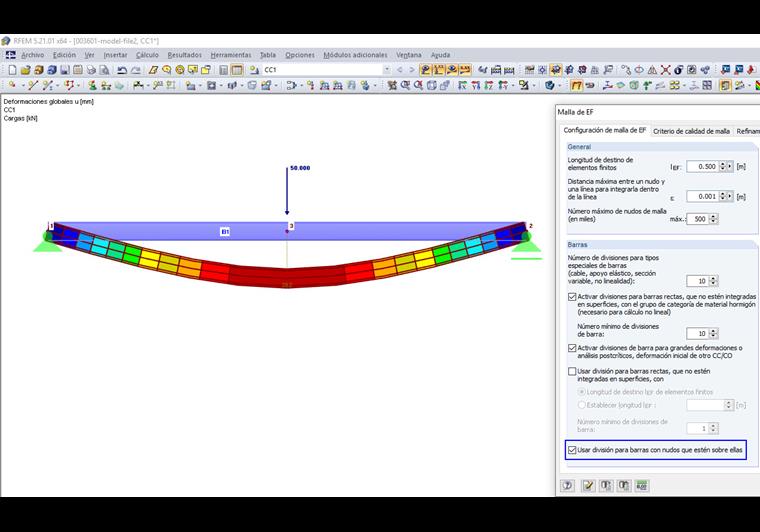

La estructura mostrada en la Figura 4 incluye el elemento S1 del nodo 1 al nodo 2. En el miembro, no es el nodo 3, al que se aplica un nodal carga P Z = 50 kN. La carga en nudo sólo carga la barra S1 si está seleccionada la opción "Dividir barras a través de nudos en barras" (figura 5). Si esta opción está desactivada, la barra S1 no está cargada por esta carga en nudo (figura 6).

Palabras clave

División División de barra
