Was bewirkt die Option "Teilung der Stäbe durch die Knoten, die auf den Stäben liegen" in den FE-Netz-Einstellungen?

Antwort

Mit der Option "Teilung der Stäbe durch die Knoten, die auf den Stäben liegen" wird intern ein Stab an den Stabstellen geteilt, an denen Knoten liegen.

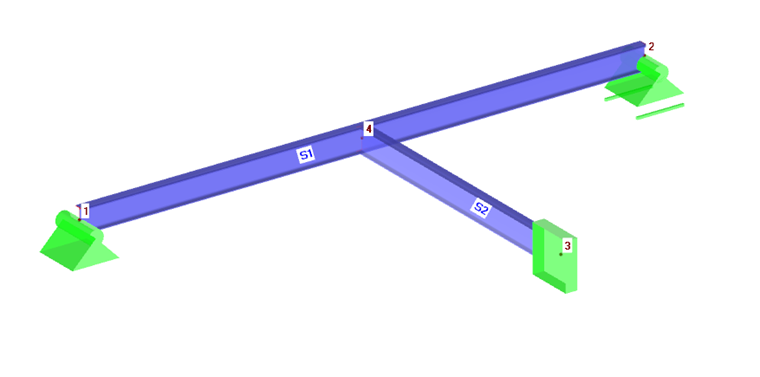

Das im Bild 1 dargestellte System beinhaltet zwei Stäbe, den Stab S1 von Knoten 1 bis Knoten 2 und den Stab S2 von Knoten 3 bis Knoten 4.

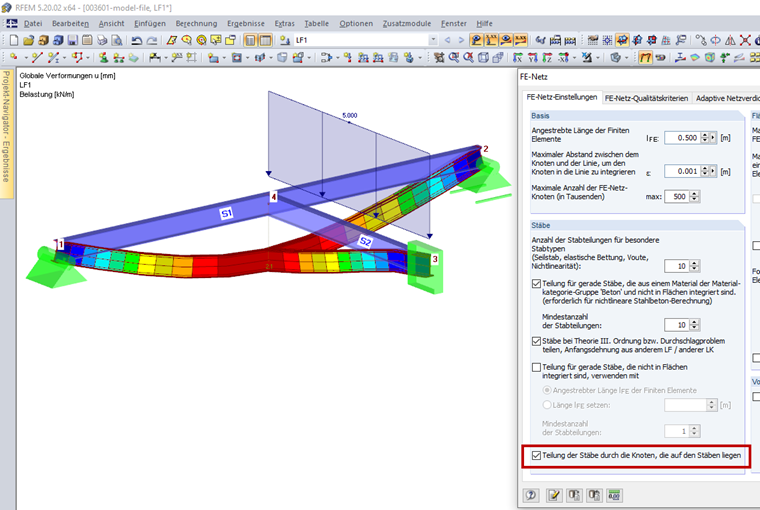

Ist die Option "Teilung der Stäbe durch die Knoten, die auf den Stäben liegen" aktiviert, so wird am Knoten 4 intern der Stab S1 geteilt. Der Stab S1 ist damit mit dem Stab S2 verbunden, was man auch an der Verformung sehen kann (Bild 2).

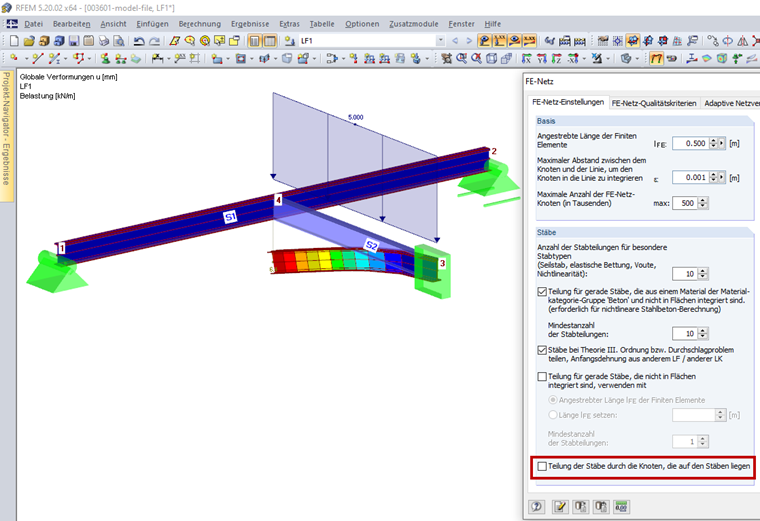

Ist die Option "Teilung der Stäbe durch die Knoten, die auf den Stäben liegen" deaktiviert, so wird der Stab S1 am Knoten 4 nicht geteilt. Der Stab S1 ist damit nicht mit dem Stab S2 verbunden. Bild 3 zeigt die Verformung in diesem Fall.

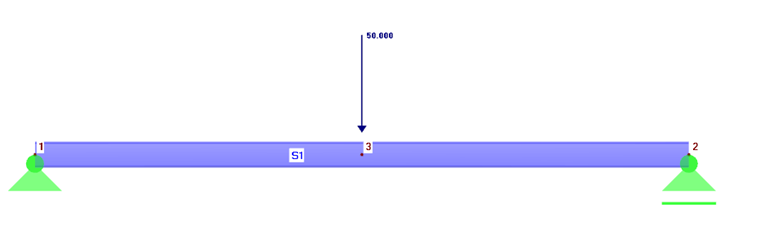

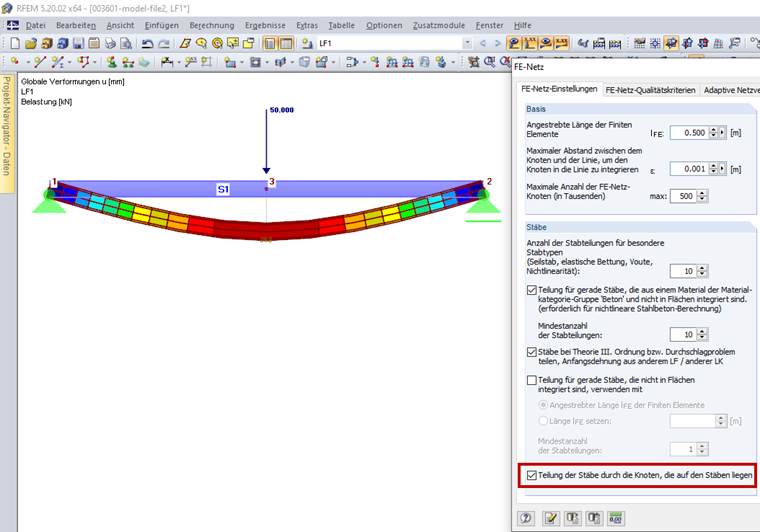

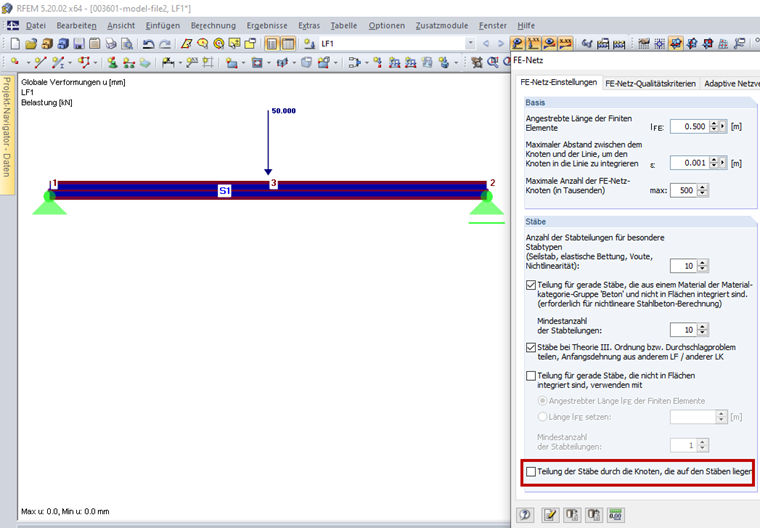

Das im Bild 4 dargestellte System beinhaltet den Stab S1 von Knoten 1 bis Knoten 2. Auf dem Stab liegt der Knoten 3, auf den eine Knotenlast PZ = 50 kN aufgebracht ist. Die Knotenlast belastet den Stab S1 nur in dem Fall, wenn die Option "Teilung der Stäbe durch die Knoten, die auf den Stäben liegen" aktiviert ist (Bild 5). Ist die Option deaktiviert, so wird der Stab S1 nicht durch diese Knotenlast belastet (Bild 6).
