Jaki jest efekt opcji „Podział prętów dla leżących na nich węzłów” w Ustawieniach siatki ES?

Odpowiedź

Opcja "Zastosować podział dla prętów z leżącymi na nich węzłami" dzieli pręt podzielony wewnętrznie w miejsca, w których spoczywają węzły.

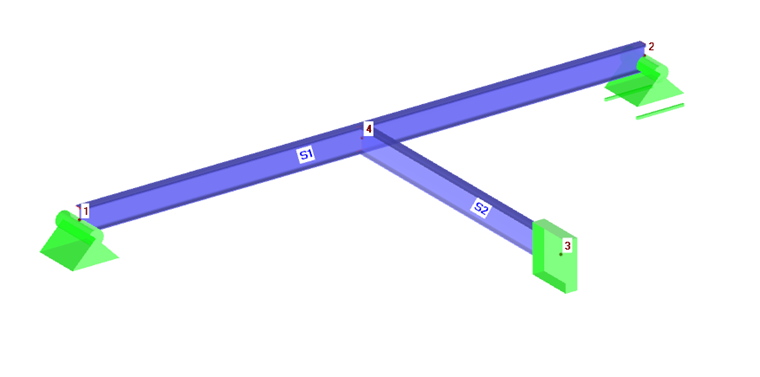

Konstrukcja na rysunku 01 zawiera dwa pręty, pręt S1 od węzła 1 do węzła 2, a pręt S2 od węzła 3 do węzła 4.

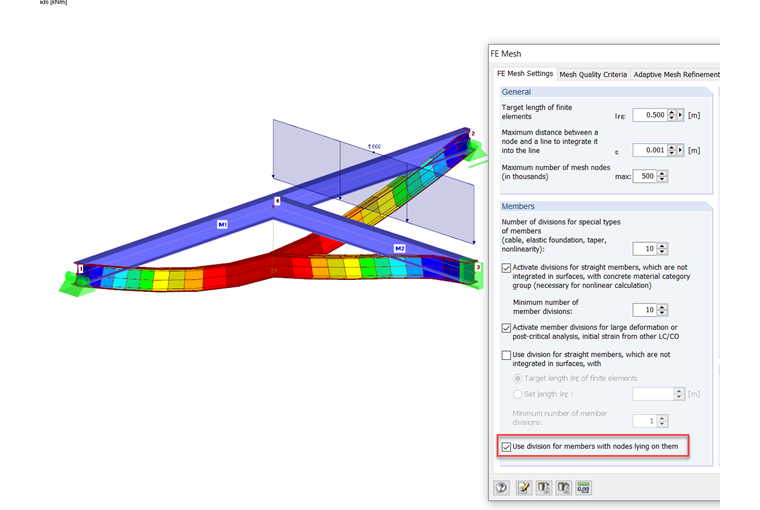

W przypadku wybrania opcji „Zastosować podział dla prętów z leżącymi na nich węzłami“, pręt S1 zostanie podzielony wewnętrznie w Węźle 4. W ten sposób pręt S1 jest połączony z prętem S2, co jest widoczne również w przypadku odkształcenia (rysunek 02).

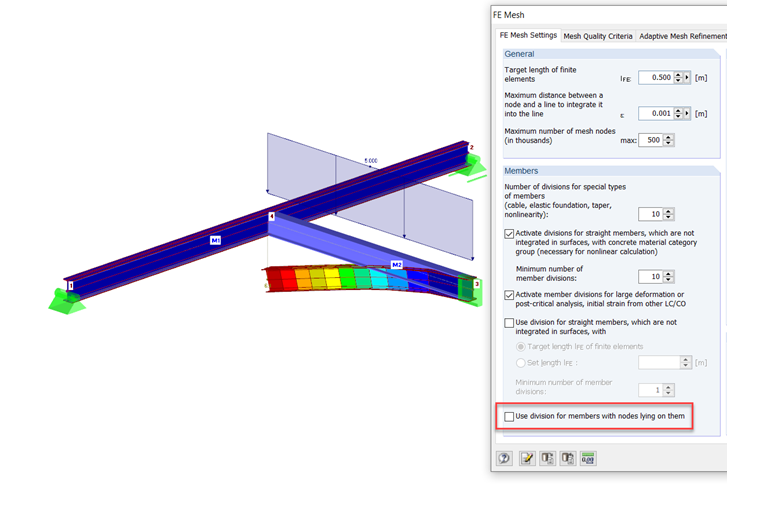

W przypadku dezaktywacji opcji "Zastosować podział dla prętów z leżącymi na nich węzłami", Pręt S1 nie zostanie podzielony w Węźle 4. Dzięki temu pręt S1 nie jest połączony z prętem S2. Rysunek 03 pokazuje odkształcenie w tym przypadku.

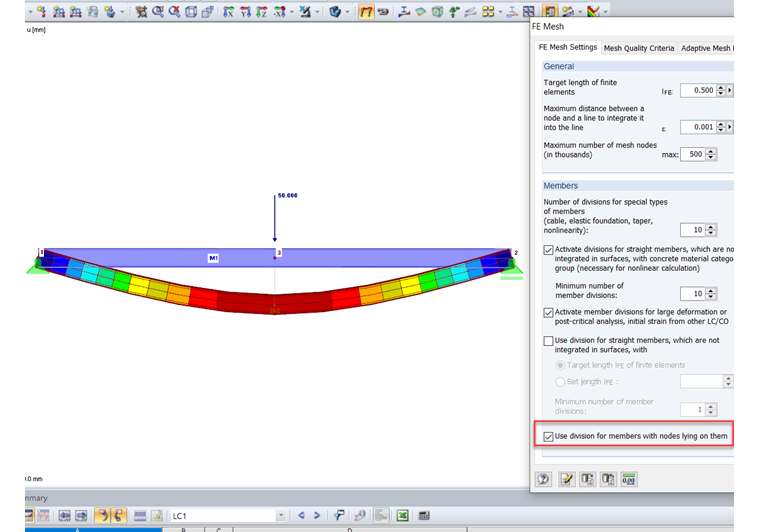

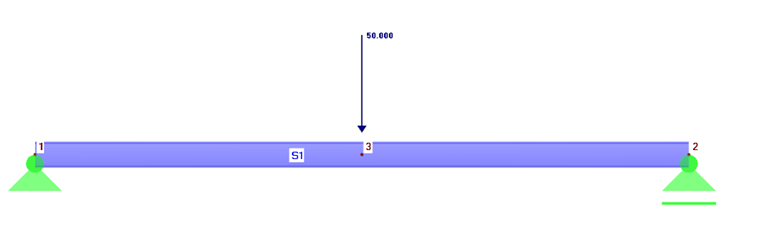

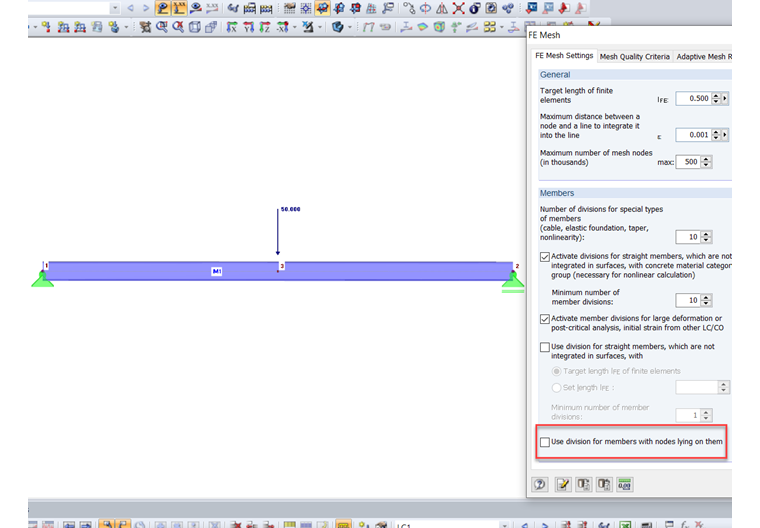

Konstrukcja na rysunku 04 obejmuje pręt S1 od węzła 1 do węzła 2. Na pręcie znajduje się węzeł 3, na który przykładane jest obciążenie węzłowe PZ = 50 kN. Obciążenie węzłowe przykładane jest do Pręta S1 tylko wtedy, gdy zaznaczona jest opcja "Zastosować podział dla prętów z leżącymi na nich węzłami" (Rysunek 05). Jeżeli opcja ta jest nieaktywna, pręt S1 nie jest poddawany takiemu obciążeniu węzłowemu (Rysunek 06).
