Pokud aktivujeme volbu „Dělit pruty na nich ležícími uzly“, bude prut interně rozdělen v těch místech, kde se nacházejí uzly.

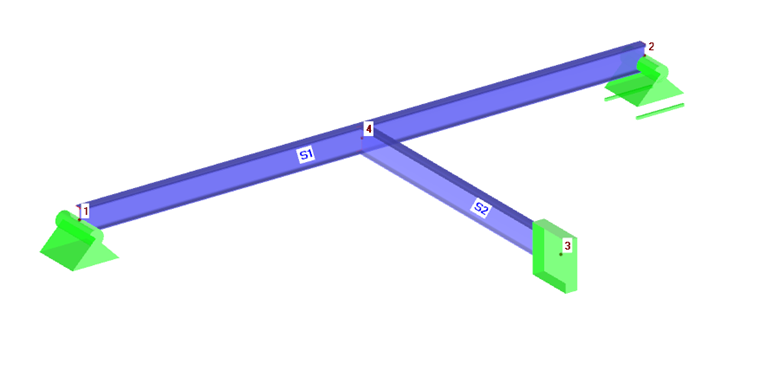

Konstrukce, kterou vidíme na obr. 01, se skládá ze dvou prutů. Prut P1 je určen koncovými uzly 1 a 2 a prut P2 uzly 3 a 4.

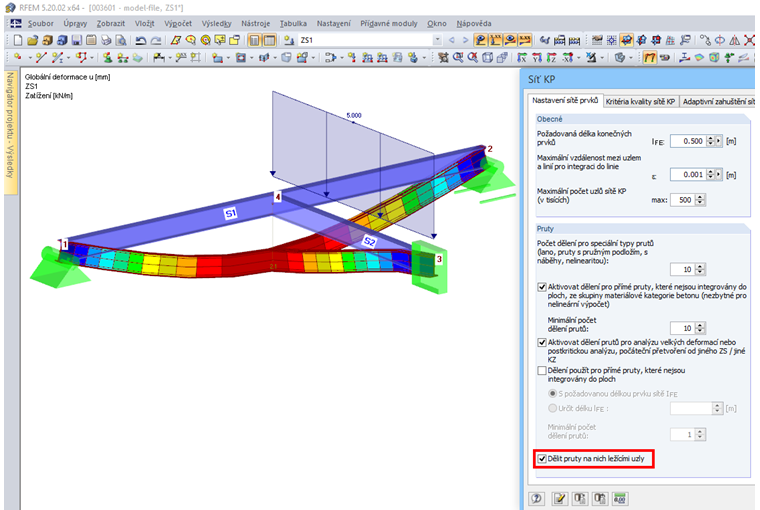

Jestliže aktivujeme volbu „Dělit pruty na nich ležícími uzly“, rozdělí se interně prut P1 v uzlu 4. Prut P1 se tak spojí s prutem P2, což lze také pozorovat na deformaci (viz obr. 02).

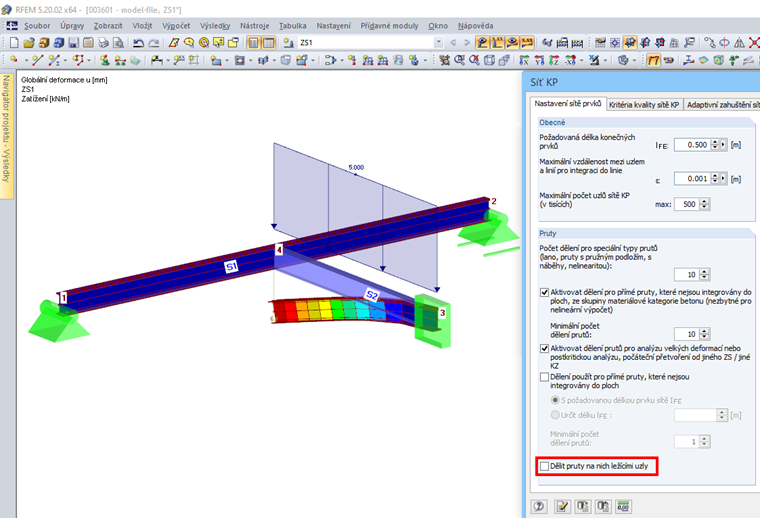

Jestliže volbu „Dělit pruty na nich ležícími uzly“ neoznačíme, pak se prut P1 v uzlu 4 nerozdělí. Prut P1 tak není připojen k prutu P2. Na obr. 03 vidíme, jaká je v takovém případě deformace.

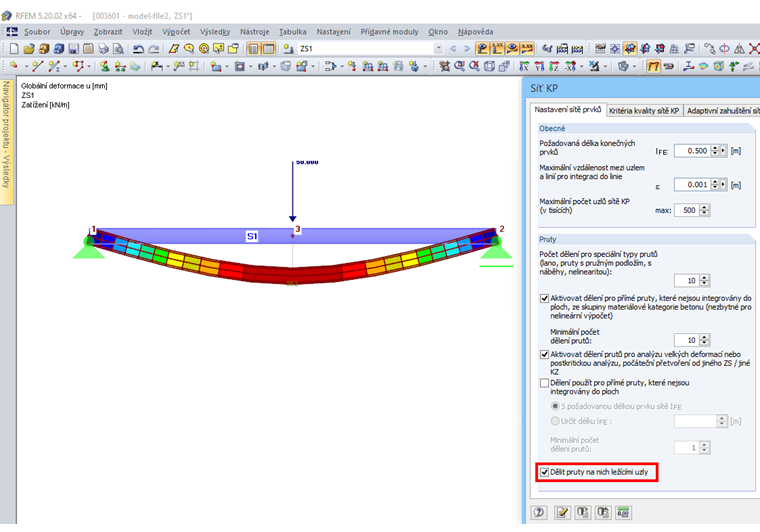

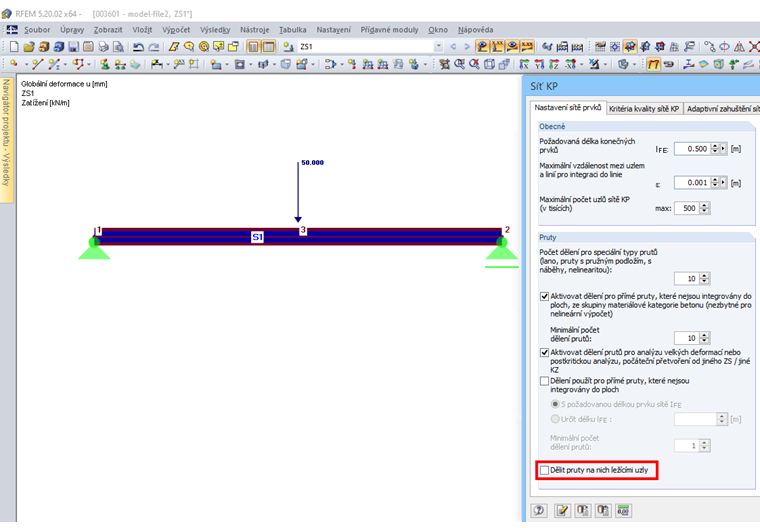

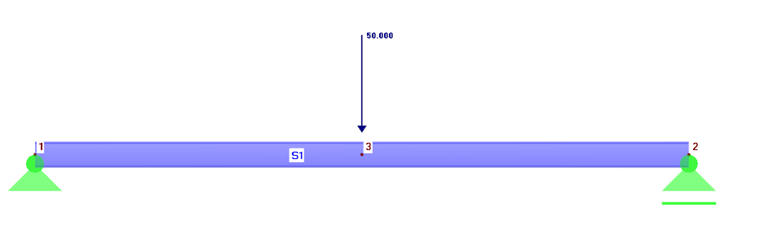

Konstrukce na Obrázku 04 obsahuje prut SI z uzlu 1 do uzlu 2. Na prutu je uzel 3, na který působí zatížení na uzel PZ = 50 kN. Prut P1 je daným uzlovým zatížením namáhán pouze v případě, že jsme aktivovali volbu „Dělit pruty na nich ležícími uzly“ (obr. 05). Pokud tuto volbu deaktivujeme, toto uzlové zatížení na prut P1 nepůsobí (obr. 06).
