L'opzione "Usa divisione per aste con nodi posizionati su di esse" divide un'asta divisa internamente nelle posizioni dell'asta in cui si trovano i nodi.

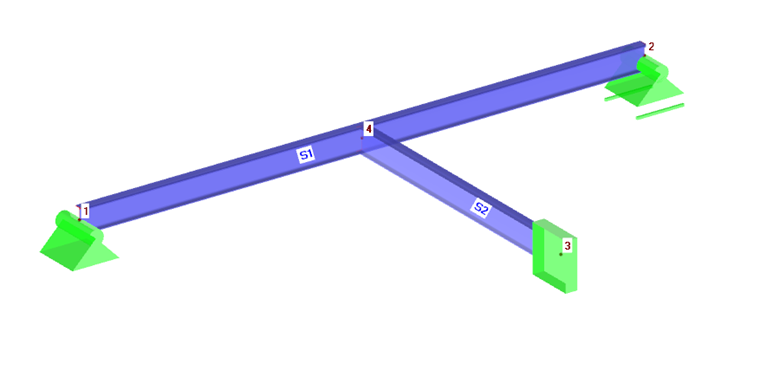

La struttura nell'immagine 01 include due aste, l'asta S1 dal nodo 1 al nodo 2 e l'asta S2 dal nodo 3 al nodo 4.

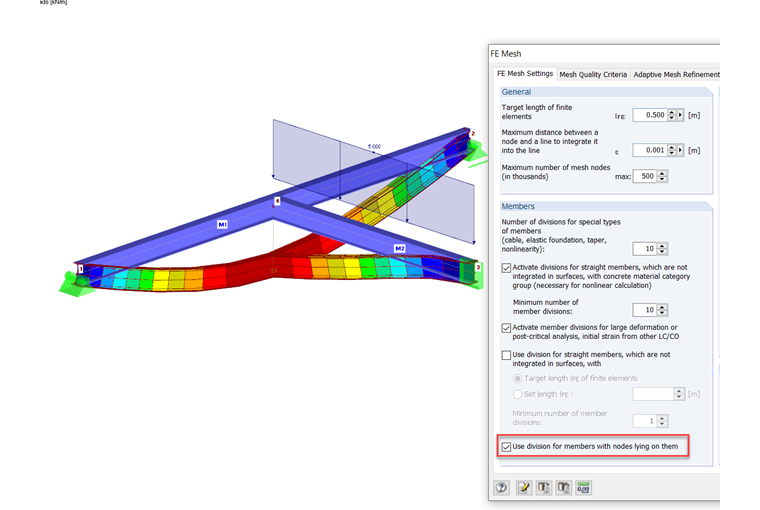

Se si seleziona l'opzione "Usa divisione per aste con nodi su di esse", l'asta S1 sarà divisa internamente nel nodo 4. Pertanto, l'asta S1 è collegata all'asta S2, che è anche visibile sulla deformazione (Figura 02).

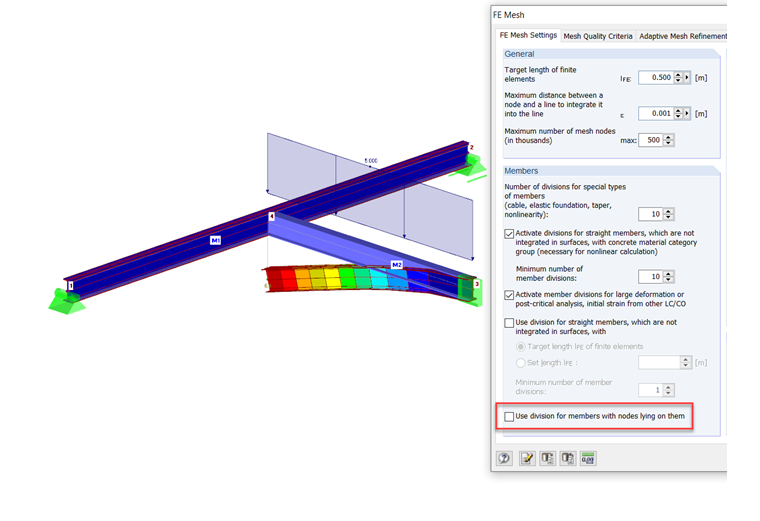

Se si disattiva l'opzione "Usa divisione per aste con nodi su di esse", l'asta S1 non sarà divisa nel nodo 4. Pertanto, l'asta S1 non è collegata all'asta S2. L'immagine 03 mostra la deformazione in questo caso.

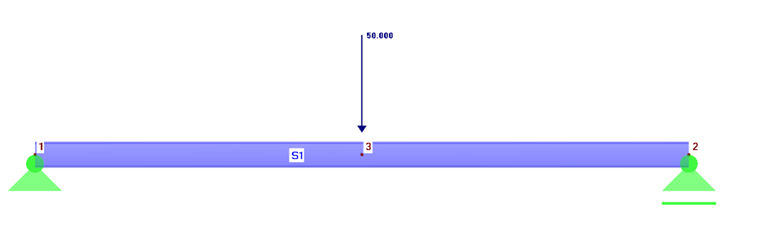

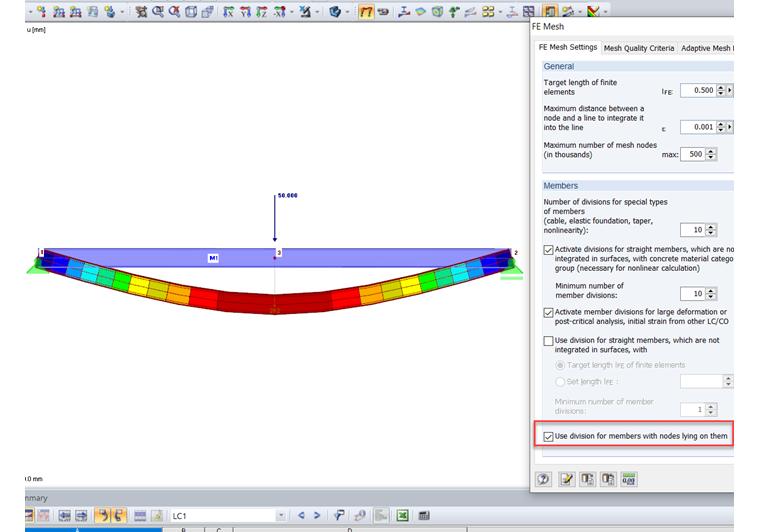

La struttura nell'immagine 04 include l'asta S1 dal nodo 1 al nodo 2. Sull'asta, c'è il nodo 3, a cui è applicato un carico nodale PZ = 50 kN. Il carico del nodo viene applicato solo all'asta S1 se si seleziona l'opzione "Usa divisione per aste con nodi che giacciono su di esse" (Figura 05). Se questa opzione è disattivata, l'asta S1 non è soggetta a questo carico nodale (Figura 06).
