Question

Quel est l'effet de l'option « Créer la division de barres en tout point de nœud » dans les paramètres de maillage EF ?


Réponse:

L'option « Créer la division de barres en tout point de nœud » permet de diviser une barre en interne aux emplacements où les nœuds sont situés.

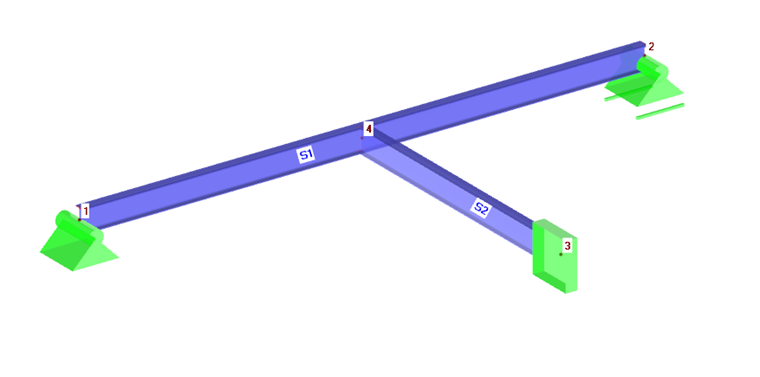

La structure représentée sur la Figure 01 comprend deux barres : la barre S1 du nœud 1 au nœud 2 et la barre S2 du nœud 3 au nœud 4.

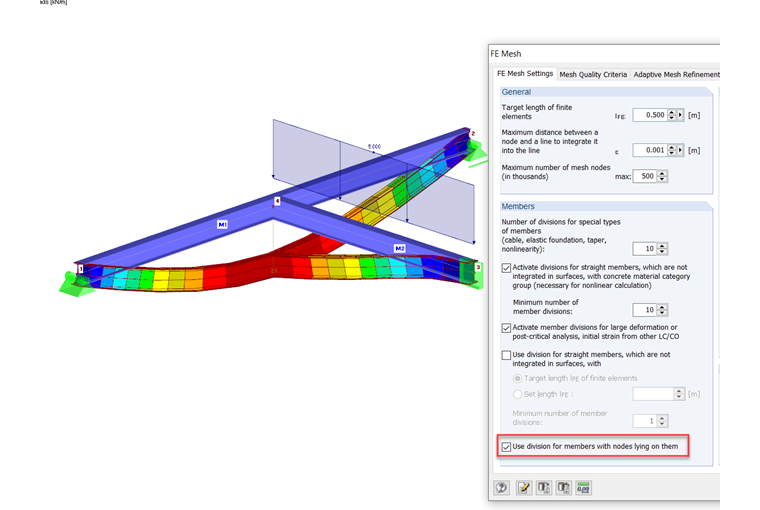

Si l'option est activée, la barre S1 est divisée en interne au nœud 4. Ainsi, la barre S1 est connectée à la barre S2, que vous pouvez également voir dans la déformation (Figure 02).

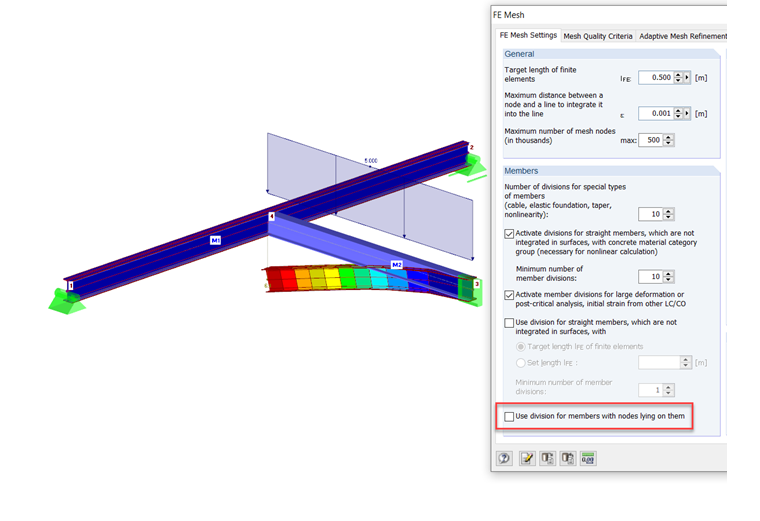

Si l'option est désactivée, la barre S1 n'est pas divisée au nœud 4. La barre S1 n'est donc pas connectée à la barre S2. La Figure 03 illustre la déformation dans ce cas.

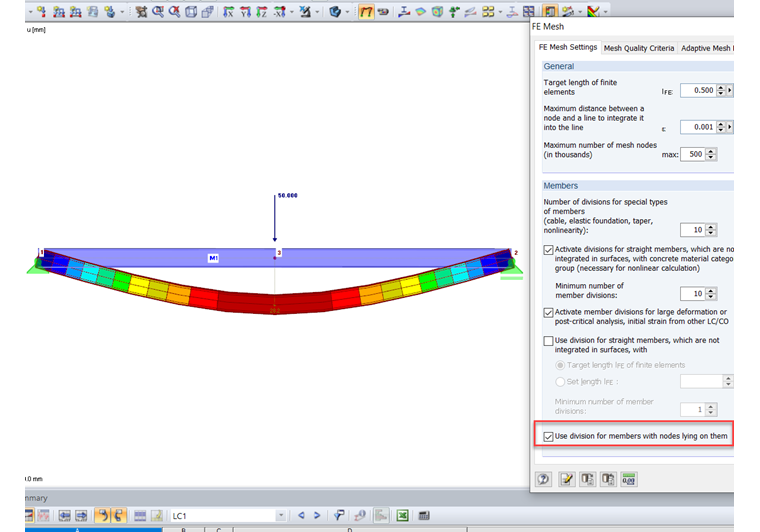

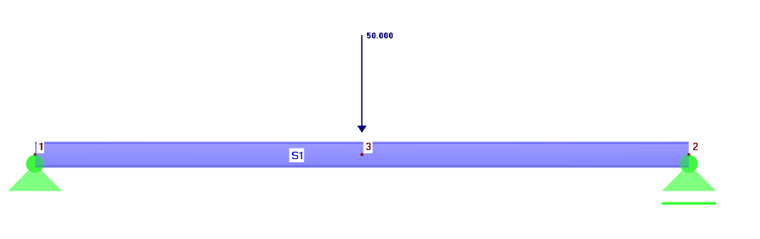

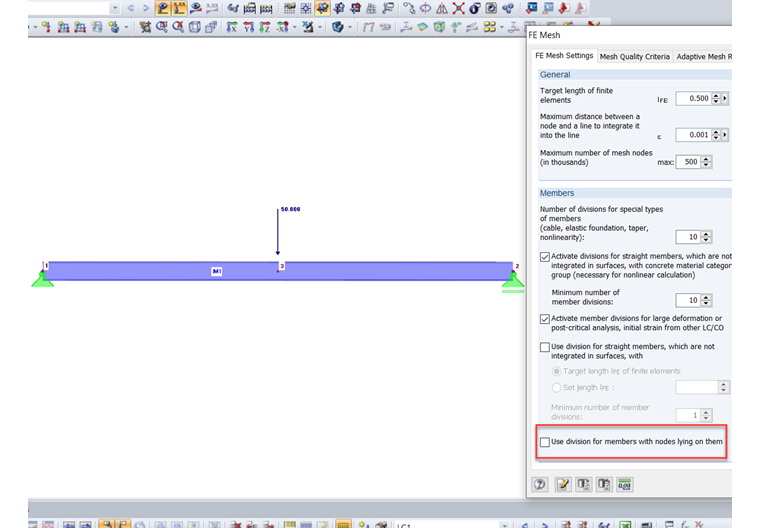

La structure de la Figure 04 inclut la barre S1 du nœud 1 au nœud 2. Sur la barre se trouve le nœud 3, auquel une charge nodale PZ = 50 kN est appliquée. La charge nodale s'exerce sur la barre S1 uniquement si l'option est sélectionnée (Figure 05). Si cette option est désactivée, cette charge nodale ne s'exerce pas sur la barre S1 n'est pas chargée (voir la Figure 06).
