En el diseño de la sección de un acero plano, recibo tensiones de cortante inusualmente altas de la torsión en el módulo adicional STEEL EC3, que se puede refutar por medio de un simple cálculo manual. ¿Cuál es el error?

Respuesta

Es más probable que se produzca el error de selección de la sección:

Para un cálculo de acero, se debe seleccionar una sección de acero plana de pared delgada en lugar de una sección rectangular sólida, ver figura 01.

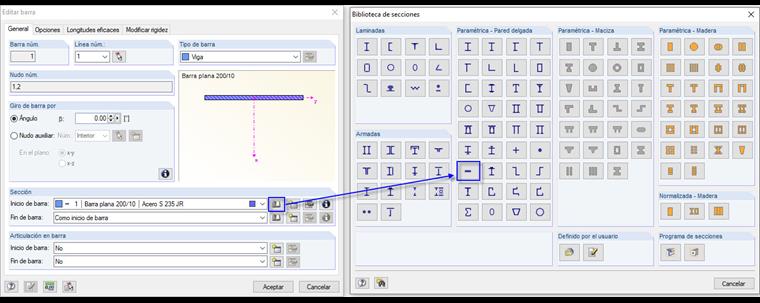

Figura 01 - Barra plana

La razón de la alta tensión de tracción para una sección sólida se debe a los puntos de tensión existentes de la sección o al espesor correspondiente de este punto de tensión.

En el caso de una sección de acero plana de pared delgada, hay cuatro puntos de tensión en los puntos de esquina de la sección con el espesor correspondiente t = 10 mm, ver figura 02.

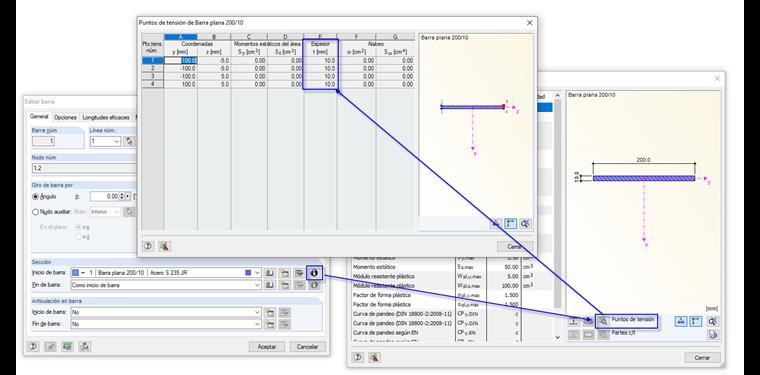

Figura 02 - Puntos de tensión del acero plano

Para una sección sólida, sin embargo, hay otro punto de tensión en el centro, donde se asume como máximo el espesor t para este tipo de sección. En este caso, el ancho b es de 200 mm, ver figura 3.

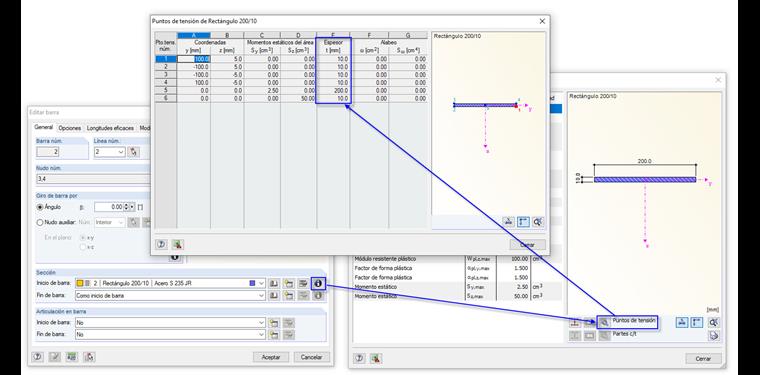

Figura 03 - Puntos de tensión de la sección de sólido

Esto resulta en una pequeña resistencia torsional momento W t y una correspondientemente alta tensión de cizallamiento.

La solución es por lo tanto la selección de un acero plano dentro del programa principal como se describe anteriormente.
