Příčina chyby v posouzení průřezu ploché oceli v modulu STEEL EC3

Nejpravděpodobnější chyba je při výběru průřezu:

Pro posouzení oceli by měl být místo obdélníkového masivního průřezu vybrán tenkostěnný průřez ploché ocele, viz Obrázek 01.

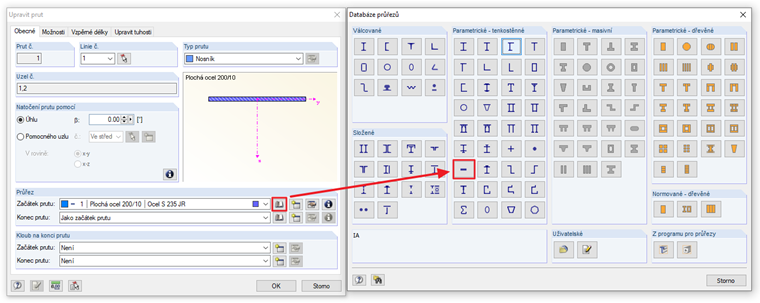

1 Plochá ocel

Důvodem vysokého smykového napětí u masivního průřezu jsou stávající napěťové body průřezu resp. příslušná tloušťka tohoto napěťového bodu.

U tenkostěnného průřezu ploché ocele jsou v rohových bodech průřezu vždy čtyři napěťové body s příslušnou tloušťkou t = 10 mm, viz Obrázek 02.

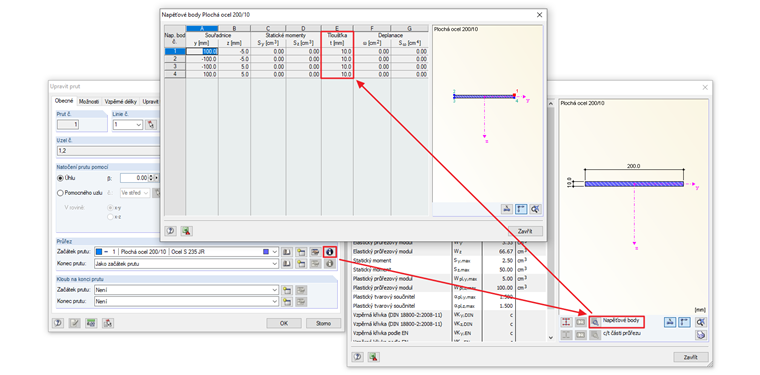

2 Napěťové body ploché oceli

U masivního průřezu je naproti tomu další napěťový bod ve středu, přičemž pro tloušťku t se pro tento typ průřezu považuje maximum z výšky h nebo šířka b. V tomto případě je šířka b 200 mm, viz Obrázek 03.

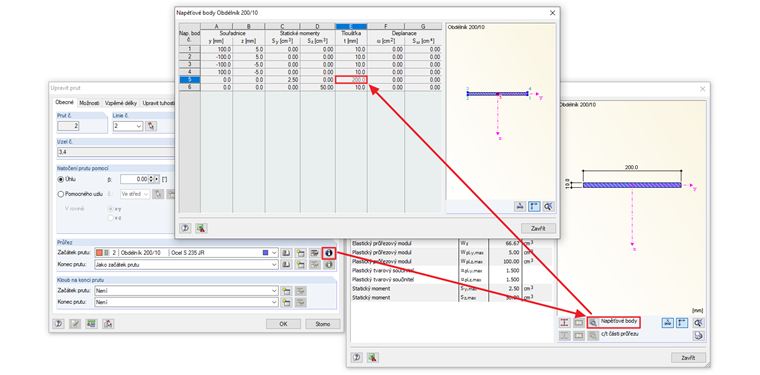

3 Napěťové body masivního průřezu

Tím vzniká malý průřezový modul v kroucení W_t a k tomu příslušné vysoké smykové napětí.

Řešením je proto vybrat plochou ocel v hlavním programu podle popisu výše.
