Question

Lorsque je modélise la section d'une barre plate, le module additionnel STEEL EC3 génère des contraintes de cisaillement exceptionnellement élevées qui peuvent être invalidées par un simple calcul manuel. Que faire ?


Réponse:

Il est très probable qu'une section incorrecte ait été sélectionnée :

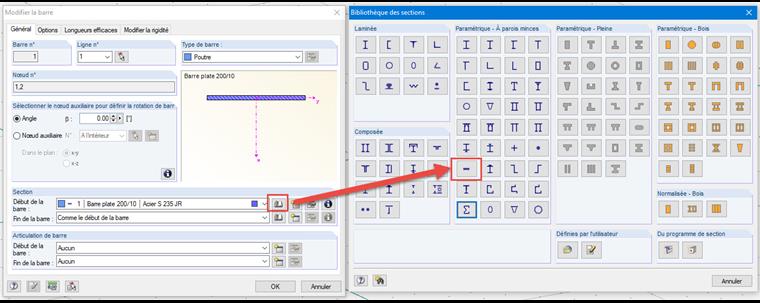

Pour la vérification de l'acier, une section de barre plate à parois minces doit être sélectionnée au lieu d'une section pleine rectangulaire (voir la Figure 01).

La contrainte de cisaillement est élevée pour une section pleine à cause des points de contrainte existants de la section ou de l'épaisseur de ces points.

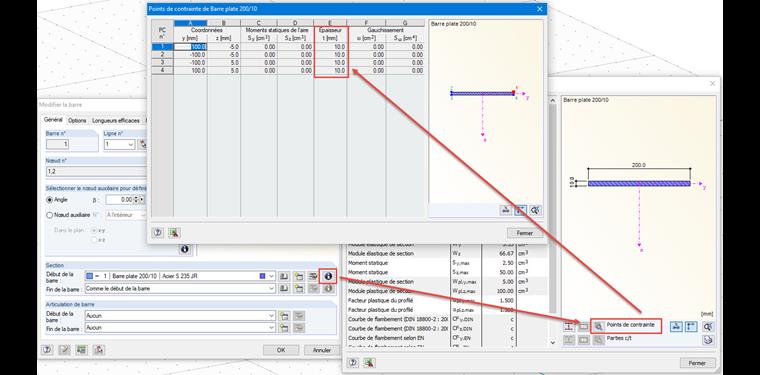

Dans le cas d'une section de barre plate à parois minces, il y a quatre points de contrainte aux points de coin de la section avec l'épaisseur correspondante t = 10 mm, voir la Figure 02.

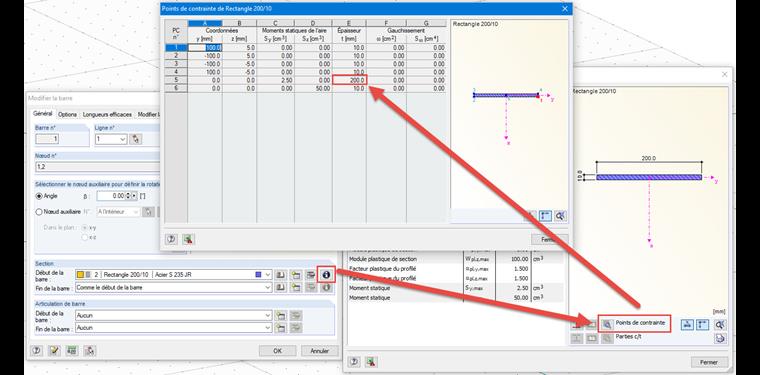

Dans le cas d'une section pleine, il existe cependant un autre point de contrainte au centre, où l'épaisseur t de ce type de section est supposée être la valeur maximale de la hauteur h ou de la largeur b. Dans ce cas, la largeur b est de 200 mm, voir la Figure 03.

Il en résulte un moment de résistance à la torsion faible Wt et une contrainte de cisaillement élevée.

Il faut donc sélectionner une barre plate dans le logiciel principal selon la procédure décrite dans cet article.
