¿Cuál es el resultado de la armadura longitudinal en RF-PUNCH Pro para las dimensiones "Longitud" y "Anchura de instalación?" ¿Se incluye la longitud de anclaje?

Respuesta

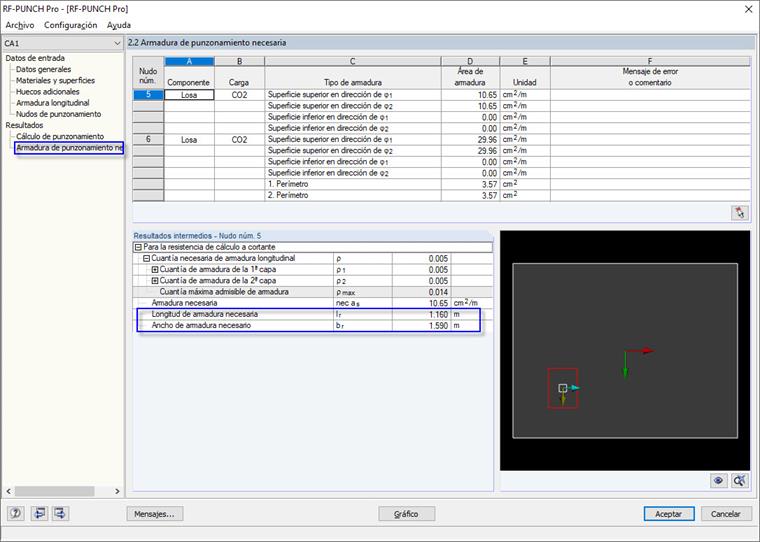

RF-PUNCH Pro define la longitud requerida de la armadura longitudinal o el ancho de instalación en RF-PUNCH Pro como se indica a continuación.

Para la longitud de la armadura longitudinal:
  • Caso 1 - no se requiere armadura de punzonamiento:
    Longitud de la armadura longitudinal = 2 * l w, krit + ancho de columna
  • Caso 2 - Periodo de perforación necesario:
    Longitud de la armadura longitudinal = 2 * l w, salida + ancho del pilar
Para la anchura de la armadura longitudinal se aplica lo siguiente:
  • Caso 1 - no se requiere armadura de punzonamiento:
    Ancho de colocación = 6 * d + ancho de columna
  • Caso 2 - Periodo de perforación necesario:
    Ancho de instalación = valor máximo de [(6 * d + ancho de columna) O (2 * l w, ancho de columna + salida )]
El módulo adicional no calcula la longitud de anclaje de la armadura longitudinal, por lo que el usuario debe tenerla en cuenta.

Palabras clave

Longitud de anclaje armadura longitudinal Armadura Punzonamiento Punzonamiento Resistencia al punzonamiento Ancho de colocación
