Frage

Woraus ergeben sich in RF-STANZ Pro die Abmessungen "Länge" und "Verlegebreite" der Längsbewehrung? Ist die Verankerungslänge enthalten?


Antwort:

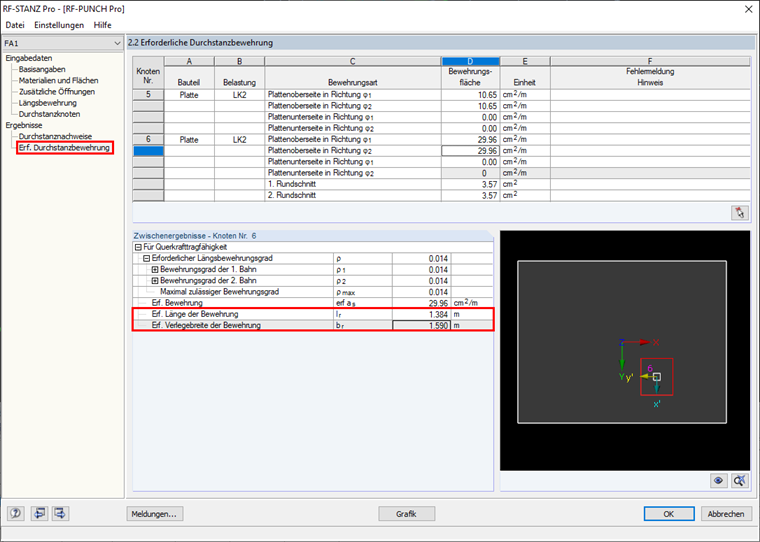

Die erforderliche Länge der Längsbewehrung bzw. die Verlegebreite ist in RF-STANZ Pro programmseitig folgendermaßen definiert.

Für die Länge der Längsbewehrung:
  • Fall 1 - keine Durchstanzbewehrung erforderlich:
    Länge der Längsbewehrung = 2*lw,krit + Stützenbreite
  • Fall 2 - Durchstanzbewehrung erforderlich:
    Länge der Längsbewehrung = 2*lw,out + Stützenbreite
Für die Verlegebreite der Längsbewehrung wird Folgendes angesetzt:
  • Fall 1 - keine Durchstanzbewehrung erforderlich:
    Verlegebreite = 6*d + Stützenbreite
  • Fall 2 - Durchstanzbewehrung erforderlich:
    Verlegebreite = Max-Wert aus [(6*d + Stützenbreite) ODER (2*lw,out + Stützenbreite)]
Eine Verankerungslänge der Längsbewehrung wird hierbei vom Modul nicht berechnet und muss zusätzlich vom Anwender berücksichtigt werden.
