D'où proviennent les dimensions « Longueur » et « Largeur » des armatures longitudinales dans RF-PUNCH Pro ? La longueur d'ancrage est-elle incluse ?

Réponse

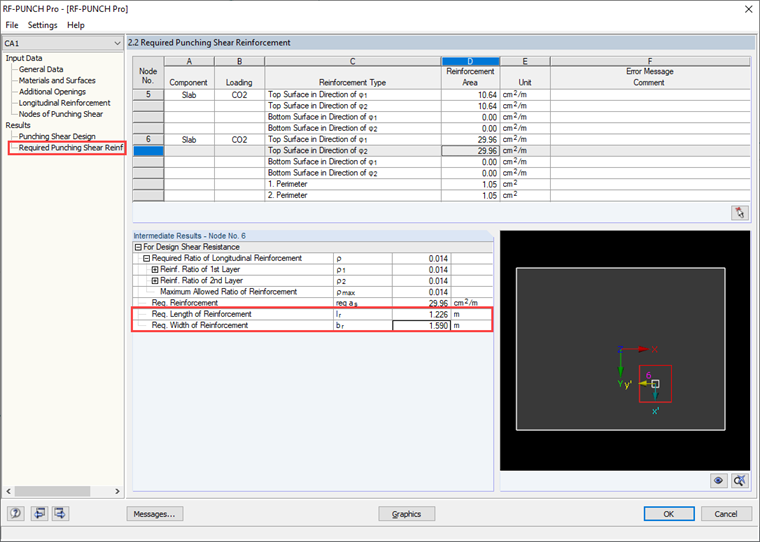

La longueur requise ou la largeur de l'armature longitudinale sont définies comme suit dans RF-PUNCH Pro.

Pour la longueur de l'armature longitudinale :
  • Cas 1 - aucune armature de poinçonnement n'est requise :
    Longueur de l'armature longitudinale = 2*lw,krit + largeur de poteau
  • Cas 2 - Armature de poinçonnement requise :
    Longueur de l'armature longitudinale = 2*lw,out + largeur de poteau
Pour la largeur de l'armature longitudinale :
  • Cas 1 - aucune armature de poinçonnement n'est requise :
    Largeur = 6*d + largeur de poteau
  • Cas 2 - Armature de poinçonnement requise :
    Largeur = valeur maximale à partir de [(6*d + largeur de colonne) OU (2*lw,out + largeur de poteau)]
La longueur d'ancrage de l'armature longitudinale n'est pas calculée par le module et doit également être considérée par l'utilisateur.
