Co je výsledkem podélné výztuže v modulu RF-PUNCH Pro pro rozměry "Délka" a "Šířka instalace?" Je délka ukotvení součástí?

Odpověď

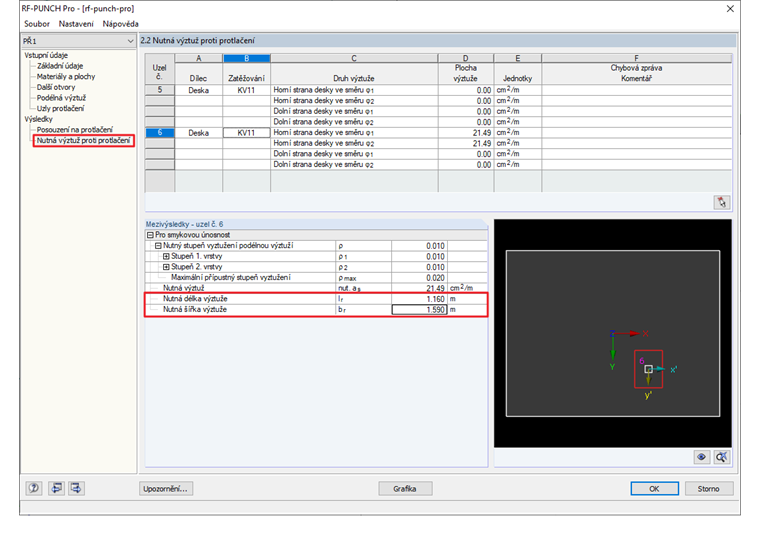

RF-PUNCH Pro udává požadovanou délku podélné výztuže nebo šířku instalace v přídavném modulu RF-PUNCH Pro následovně.

Pro délku podélné výztuže:
  • Případ 1 - nevyžaduje se žádná smyková výztuž:
    Délka podélné výztuže = 2 × l w, krit + šířka sloupu
  • Případ 2 - Nutné časování děrování:
    Délka podélné výztuže = 2 * l w, výstup + šířka sloupu
Pro šířku podloží podélné výztuže platí:
  • Případ 1 - nevyžaduje se žádná smyková výztuž:
    Šířka uložení = 6 * d + šířka sloupu
  • Případ 2 - Nutné časování děrování:
    Šířka instalace = maximální hodnota od [(6 * d + šířka sloupu) NEBO (2 * l w, výstup + šířka sloupu)]
Délka ukotvení podélné výztuže se přídavným modulem nezohlední a uživatel ji navíc zohledňuje.
