Co definiuje wymiary "Długość zbrojenia" i "Szerokość zbrojenia" zbrojenia podłużnego w RF-PUNCH Pro? Czy uwzględniona jest długość zakotwienia?

RF ‑ PUNCH Pro definiuje wymaganą długość zbrojenia podłużnego lub szerokość zbrojenia w następujący sposób.Dla długości zbrojenia podłużnego:Przypadek 1 - Zbrojenie na przebicie nie jest wymagane:Długość zbrojenia podłużnego = 2*lw, kryt + szerokość słupaPrzypadek 2 - Wymagane zbrojenie na przebicie:Długość zbrojenia podłużnego = 2*lw, na zewnątrz + szerokość słupaDla szerokości zbrojenia podłużnego obowiązuje:Przypadek 1 - Zbrojenie na przebicie nie jest wymagane:Szerokość zbrojenia = 6*d + szerokość słupaPrzypadek 2 - Wymagane zbrojenie na przebicie:Szerokość zbrojenia = wartość maksymalna z [(6*d + szerokość słupa) LUB (2*lw, out + szerokość słupa)]Moduł dodatkowy nie oblicza długości zakotwienia zbrojenia podłużnego i należy ją dodatkowo uwzględnić.

Często zadawane pytania (FAQs)

Powrót do FAQ

1913x

003621

2021-05-19

Pytanie

Co definiuje wymiary "Długość zbrojenia" i "Szerokość zbrojenia" zbrojenia podłużnego w RF-PUNCH Pro? Czy uwzględniona jest długość zakotwienia?

Odpowiedź:

RF ‑ PUNCH Pro definiuje wymaganą długość zbrojenia podłużnego lub szerokość zbrojenia w następujący sposób.

Dla długości zbrojenia podłużnego:

Przypadek 1 - Zbrojenie na przebicie nie jest wymagane:
Długość zbrojenia podłużnego = 2*lw_{, kryt} + szerokość słupa
Przypadek 2 - Wymagane zbrojenie na przebicie:
Długość zbrojenia podłużnego = 2*lw_{, na zewnątrz} + szerokość słupa

Dla szerokości zbrojenia podłużnego obowiązuje:

Przypadek 1 - Zbrojenie na przebicie nie jest wymagane:
Szerokość zbrojenia = 6*d + szerokość słupa
Przypadek 2 - Wymagane zbrojenie na przebicie:
Szerokość zbrojenia = wartość maksymalna z [(6*d + szerokość słupa) LUB (2*l_{w, out} + szerokość słupa)]

Moduł dodatkowy nie oblicza długości zakotwienia zbrojenia podłużnego i należy ją dodatkowo uwzględnić.

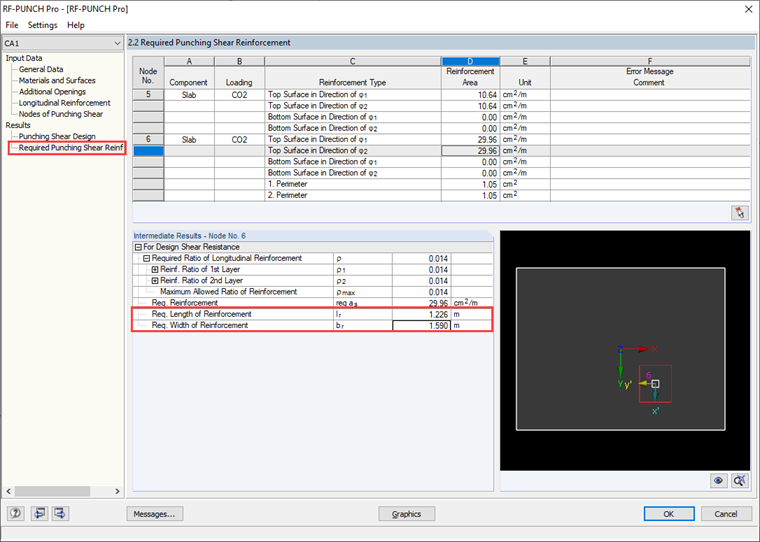

Długość i szerokość zbrojenia podłużnego
