Pregunta

Diseño una estructura combinada hecha de materiales de madera con diferentes parámetros de fluencia. ¿Cómo puedo realizar el cálculo del estado límite de servicio según EN 1995-1-1?


Respuesta:

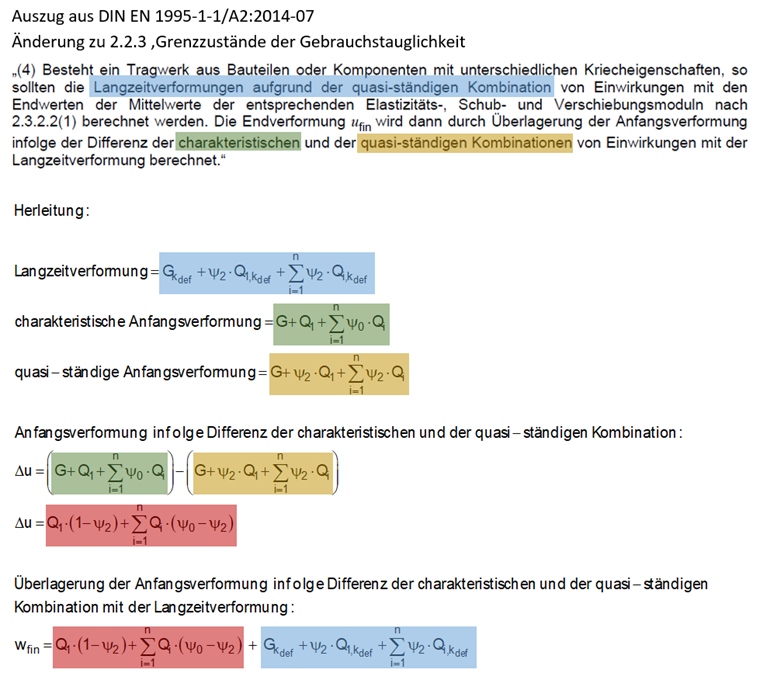

En RFEM y RSTAB, se ha implementado el cálculo simplificado de [1] , capítulo 2.2.3, para las combinaciones de carga automáticas. Esto significa que, estrictamente hablando, sólo se pueden analizar las estructuras referidas a la deformación final, en las que se dan los materiales con un comportamiento de fluencia idéntico ya que las deformaciones por fluencia se consideran de forma simplificada en el lado de la carga. Si la estructura es una estructura combinada hecha de madera con un comportamiento de fluencia diferente o en combinación con acero, las deformaciones finales se deben determinar según [2] Enmienda al 2.2.3 como sigue:

"(4) Si la estructura se compone de barras o componentes que tienen un comportamiento de fluencia diferente, la deformación a largo plazo debida a la combinación cuasipermanente de acciones se debe calcular utilizando los valores medios finales de los módulos de elasticidad, módulos de cortante y módulos de deslizamiento apropiados , según 2.3.2.2 (1). La deformación final ufin se calcula mediante la superposición de la deformación instantánea debida a la diferencia de las combinaciones de acciones características y cuasipermanentes con la deformación a largo plazo.

Sin embargo, esto requiere la superposición de los resultados de diferentes combinaciones de carga, lo que no se puede implementar automáticamente en RFEM y RSTAB. Si se debe tener en cuenta el comportamiento de la fluencia diferente, es necesario crear las combinaciones de carga manualmente y reducir la rigidez según el coeficiente de fluencia. El procedimiento se describe en un ejemplo de un suelo mixto de madera y hormigón presentado en el Info Day 2017. Debajo de estas preguntas frecuentes, puede encontrar el enlace para este vídeo.
