Projektuję kombinowaną konstrukcję wykonaną z materiałów drewnianych o różnych parametrach pełzania. Jak wykonać obliczenia stanu granicznego użytkowalności zgodnie z EN 1995-1-1?

Odpowiedź

W programach RFEM i RSTAB uproszczono obliczenia z [1] , rozdział 2.2.3, dla automatycznych kombinacji obciążeń. Oznacza to, że mówiąc ściślej, można analizować tylko konstrukcje dotyczące odkształcenia końcowego, w których występują materiały o identycznym zachowaniu pełzania, ponieważ odkształcenia pełzania są uwzględniane w uproszczony sposób po stronie obciążenia. Jeżeli konstrukcja jest konstrukcją mieszaną wykonaną z drewna o różnych właściwościach pełzania lub w połączeniu ze stalą, ostateczne odkształcenia należy wyznaczyć zgodnie z [2] poprawką do 2.2.3 w następujący sposób:

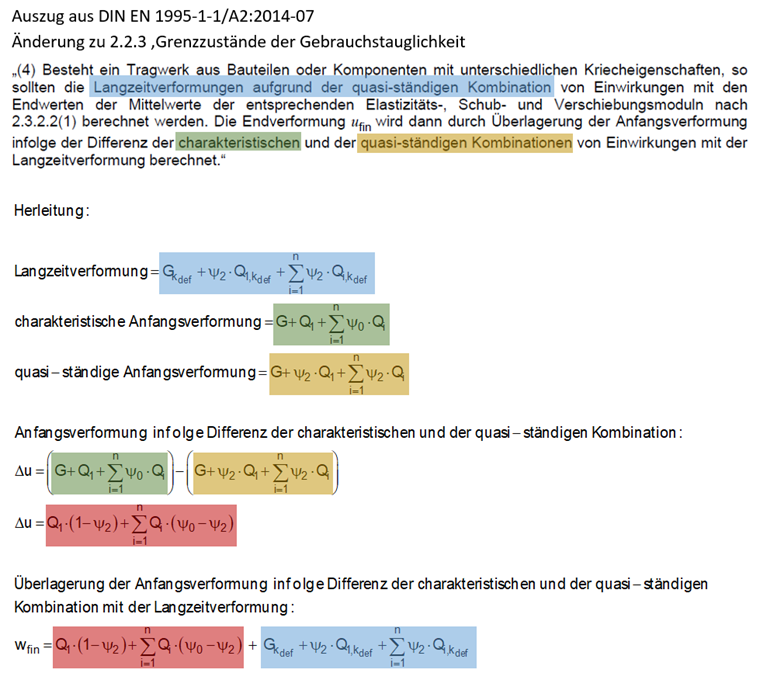

"(4) Jeżeli konstrukcja składa się z prętów lub elementów o różnych właściwościach pełzających, odkształcenie długoterminowe spowodowane quasi-stałą kombinacją oddziaływań należy obliczyć z wykorzystaniem końcowych średnich wartości odpowiednich modułów sprężystości, wytrzymałości na ścinanie i poślizgu , zgodnie z 2.3.2.2 (1). Końcowe odkształcenie użebra jest następnie obliczane przez nałożenie się odkształcenia chwilowego z uwagi na różnicę charakterystycznych i quasi-stałych kombinacji oddziaływań z odkształceniem długotrwałym. "

Wymaga to jednak superpozycji wyników z różnych kombinacji obciążeń, której nie można automatycznie wprowadzić w programach RFEM i RSTAB. Jeżeli ma zostać uwzględnione różne zachowanie się pełzania, konieczne jest ręczne utworzenie kombinacji obciążeń i zredukowanie sztywności zgodnie ze współczynnikiem pełzania. Procedura została opisana na przykładzie stropu zespolonego z drewna i betonu, zaprezentowanym podczas Info Day 2017. Poniżej tego FAQ znajduje się link do tego filmu.

Słowa kluczowe

Współczynnik pełzania Współczynnik odkształcenia Odkształcenia długoterminowe Ostateczne odkształcenie
