Respuesta:
El archivo dxf lo está utilizando actualmente otro programa como CAD. Cierre el archivo e importe el archivo de nuevo.
Violación común en SHAPE -THIN

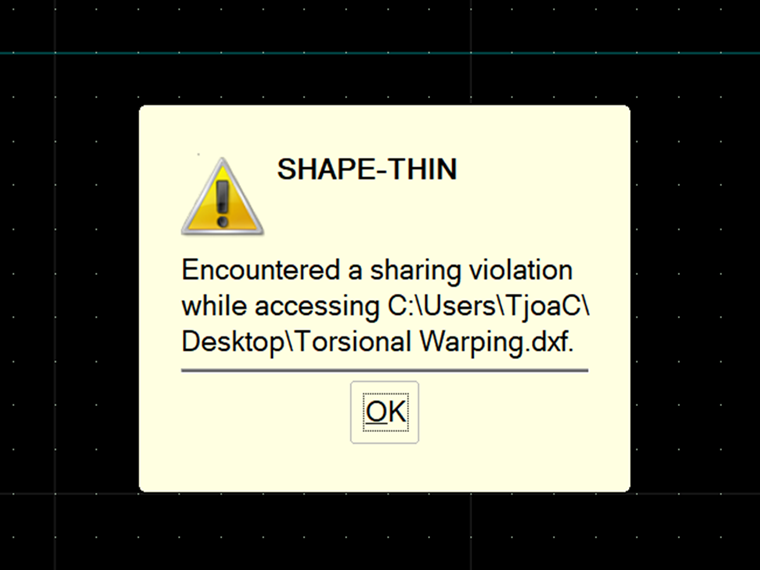

Encontré una infracción de uso compartido al importar un archivo dxf en SHAPE-THIN. Cual es el problema
