Odpověď:
Soubor dxf je aktuálně používán jiným programem, například CAD. Zavřete soubor a soubor znovu naimportujte.
Problém se sdílením souboru v programu SHAPE-THIN

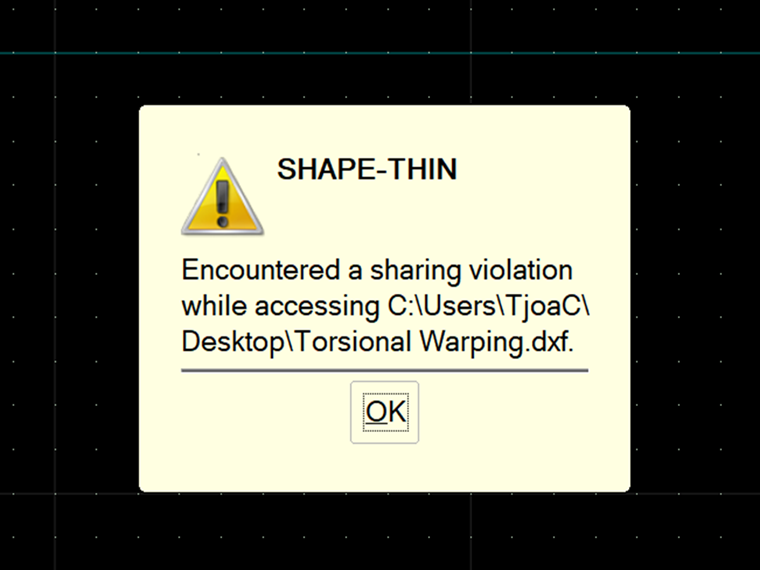

Při importu souboru dxf do programu SHAPE-THIN jsem zaznamenal problém se sdílením souboru. V čem je problém?
