Risposta:
Il file dxf è attualmente utilizzato da un altro programma come CAD. Chiudi il file e importalo di nuovo.

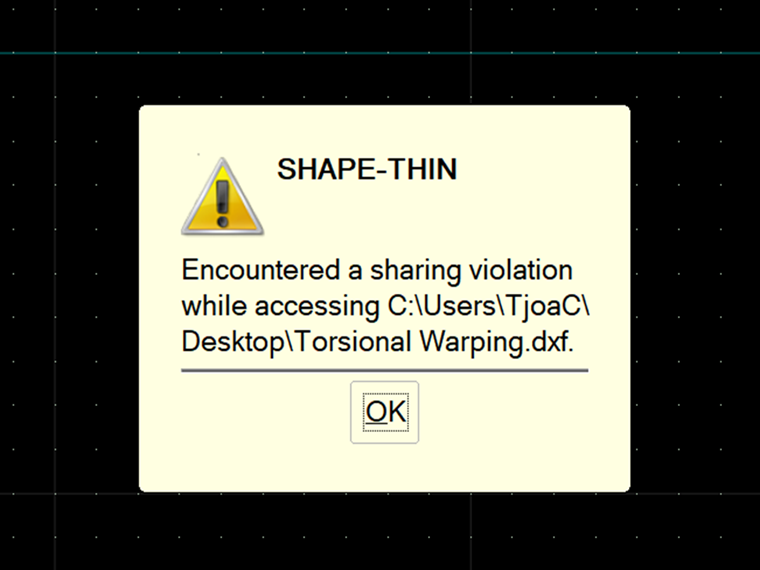

Violazione comune in SHAPE -THIN
Ho riscontrato una violazione di condivisione durante l'importazione di un file dxf in SHAPE‑THIN. Qual è il problema?
