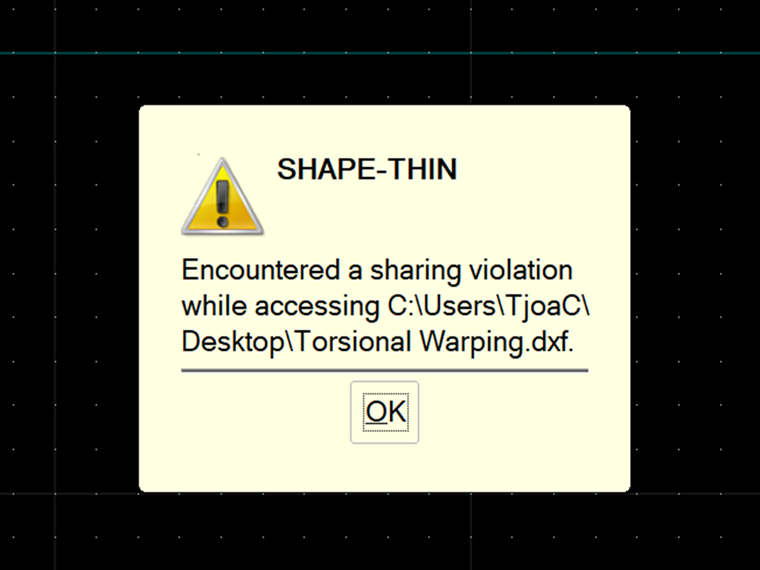

Antwort:
Die dxf-Datei wird derzeit von einem anderen Programm wie CAD verwendet. Schließen Sie die Datei und importieren Sie sie erneut.
Zugriffsverletzung in DUENQ
Ich bin beim Import einer dxf-Datei in DUENQ auf eine Zugriffsverletzung gestoßen. Woran liegt das?
