Odpowiedź:
Plik dxf jest obecnie używany przez inny program, taki jak CAD. Zamknij plik i zaimportuj go ponownie.
Częste naruszenie w SHAPE -THIN

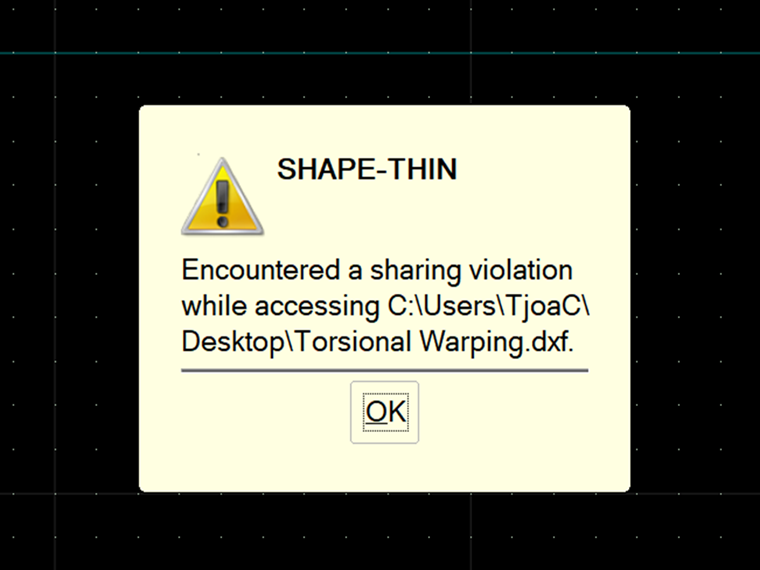

Podczas importu pliku dxf do SHAPE-THIN natknąłem się na naruszenie zasad udostępniania. W czym problem?
