Affichage graphique des résultats de RF-/STEEL EC3

Trucs & Astuces

Retour à la Base de connaissance

[EN] KB 000508 | Affichage graphique des résultats de RF-/STEEL EC3

Retour à la Base de connaissance

Ce texte a été traduit par Google Translate

Lire le texte source

Nouveau

20 janvier 2021

000508

Ingénierie d'équipement

Escaliers

Calcul de structure

Eurocode 3

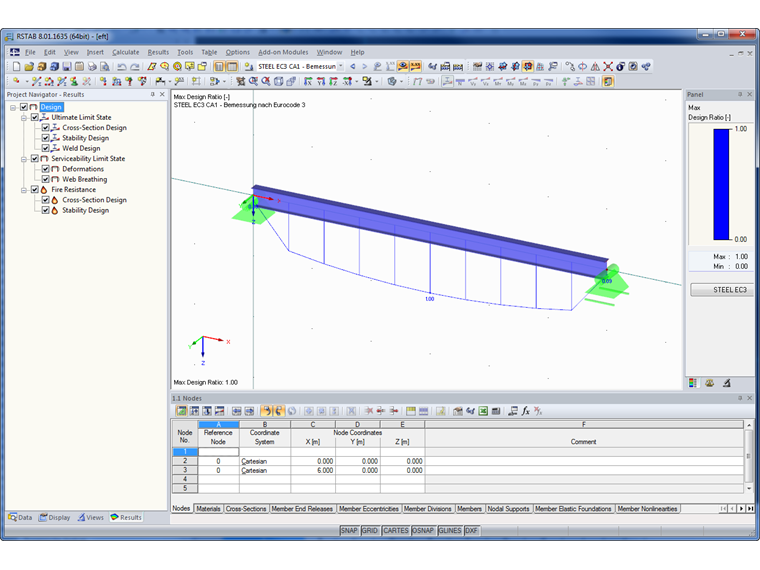

Les résultats finaux de la vérification des barres et des ensembles de barres dans le module additionnel RF-/STEEL EC3 peuvent être affichés graphiquement dans la fenêtre de travail de RFEM et RSTAB. En sélectionnant le cas de calcul correspondant dans le menu des cas de charge, les résultats qu'il contient sont affichés.

Filtre pour les types de calcul

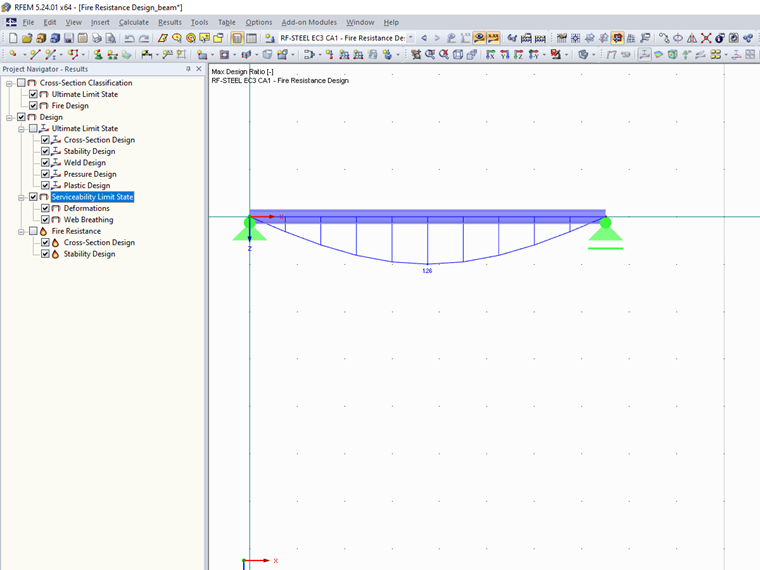

Il est également possible de filtrer selon le type de calcul dans le navigateur Résultats. Vous pouvez ainsi trouver rapidement les types de calcul déterminants. Cet exemple montre que le rapport de calcul maximal de 1,26 ne provient pas de la vérification à l'état limite ultime ou de la vérification de la résistance au feu, mais résulte de la vérification à l'état limite de service.

Résultats détaillés dans RF-/STEEL EC3

Dans les résultats détaillés du module additionnel, ce filtrage peut être effectué à l'aide des boutons en bas du tableau de sortie.
