Enregistrer et importer les diagrammes pour les articulations de barre
Trucs & Astuces

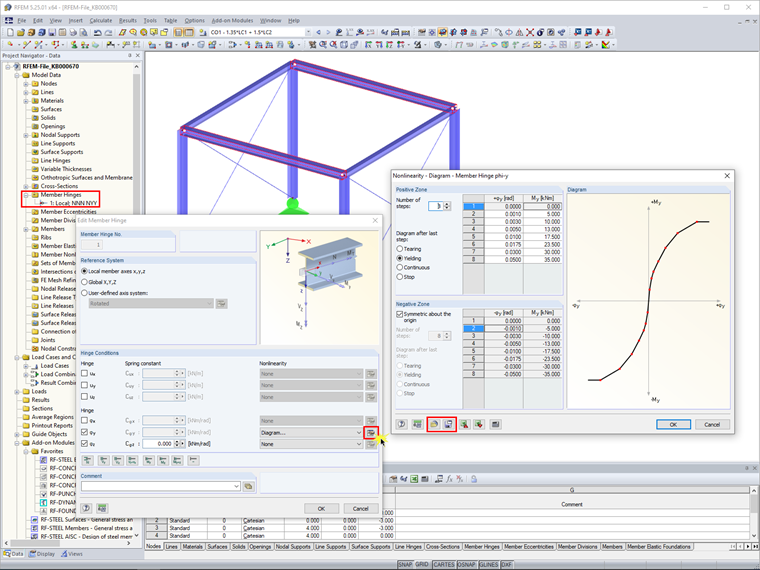

Dans RFEM 5 et RSTAB 8, il est possible d'affecter des non-linéarités aux articulations de barre. En plus des non-linéarités "fixé si" et "activité partielle", vous pouvez également sélectionner "Diagramme". Si vous sélectionnez l'option "Diagramme", vous devez spécifier les paramètres en fonction du comportement au niveau l’articulation de barre. Pour chaque point de définition, il est nécessaire de préciser les valeurs pour les abscisses et les ordonnées (déformation ou rotation et les forces internes correspondantes) qui définissent l’articulation.
Selon le nombre de points définis d'un diagramme pour l’articulation de fin de barre, l’entrée de données nécessaire peut être très élevée. Pour réduire le temps pour la spécification, vous pouvez enregistrer le diagramme. Si vous souhaitez insérer une nouvelle articulation de barre (également avec la non-linéarité "Diagramme") aux extrémités d’autres barres en important le diagramme préalablement enregistré.
Cette fonctionnalité fonctionne pour tout type de modèle, vous permettant ainsi de lire les diagrammes définis dans d'autres modèles de RSTAB et RFEM.
Auteur

Dipl.-Ing. (FH) Paul Kieloch
Ingénierie produit et assistance clientèle
En tant que support technique, M. Kieloch répond aux questions des clients de Dlubal Software et est responsable du développement des modules additionnels pour les structures en béton armé.
Mots-clés
Répartition Boîte de dialogue « Nouvelle articulation de barre » Non linéaire Définition Activité partielle
Liens
- Vues 278x
- Mis à jour 7 avril 2021
Contactez-nous
Avez-vous des questions ou besoin de conseils? Contactez-nous via notre assistance gratuite par e-mail, chat ou forum ou consultez notre FAQ à tout moment.
Événements recommandés
Eurocode 3 | Calcul de structures en acier selon l'EN 1993-1-1
Formation en ligne 27 avril 2021 9:00 - 13:00 CEST
Structures avec poutres et surfaces en bois | Partie 1 : modélisation, entrée de charge, combinaison de charges
Webinar 4 mai 2021 14:00 - 15:00 CEST
Eurocode 3 | Structures en acier selon la DIN EN 1993-1-1
Formation en ligne 6 mai 2021 8:30 - 12:30 CEST
Eurocode 2 | Calcul de structures en béton selon l'EN 1992-1-1
Formation en ligne 11 mai 2021 9:00 - 13:00 CEST
Structures avec poutres et surfaces en bois | Partie 2 : Calcul
Webinar 11 mai 2021 14:00 - 14:45 CEST
Eurocode 2 | Structures en béton selon la DIN EN 1992-1-1
Formation en ligne 12 mai 2021 8:30 - 12:30 CEST
Eurocode 5 | Structures en bois selon la DIN EN 1995-1-1
Formation en ligne 20 mai 2021 8:30 - 12:30 CEST
Eurocode 5 | Calcul de structures en bois selon l'EN 1995-1-1
Formation en ligne 25 mai 2021 9:00 - 13:00 CEST
RFEM | Calcul des structures pour leur résistance aux séismes selon l'EC 8
Formation en ligne 2 juin 2021 8:30 - 12:30 CEST
Eurocode 8 | Calcul des structures pour leur résistance aux séismes
Formation en ligne 22 juin 2021 9:00 - 13:00 CEST
Eurocode 3 | Calcul de structures en acier selon l'EN 1993-1-1
Formation en ligne 20 juillet 2021 9:00 - 13:00 CEST
Eurocode 2 | Calcul de structures en béton selon l'EN 1992-1-1
Formation en ligne 10 août 2021 9:00 - 13:00 CEST
Eurocode 5 | Calcul de structures en bois selon l'EN 1995-1-1
Formation en ligne 31 août 2021 9:00 - 13:00 CEST
Eurocode 8 | Calcul des structures pour leur résistance aux séismes
Formation en ligne 21 septembre 2021 9:00 - 13:00 CEST
Vidéos

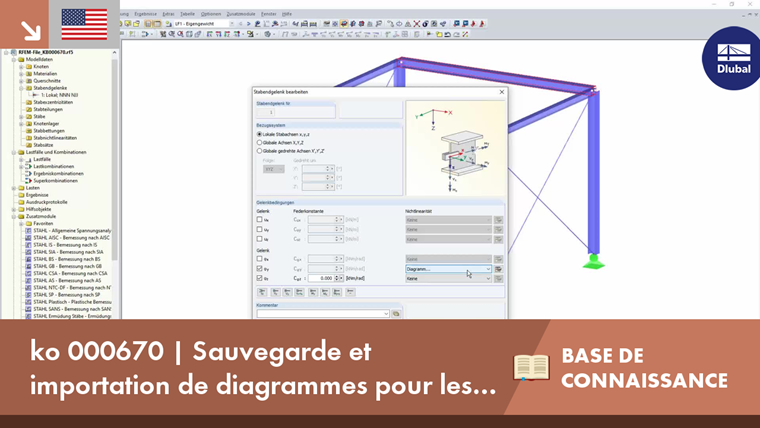

[EN] KB 000670 | Enregistrer et importer les diagrammes pour les articulations de barre
