Speichern und Einlesen von Diagrammen für Stabendgelenke
Tipps & Tricks

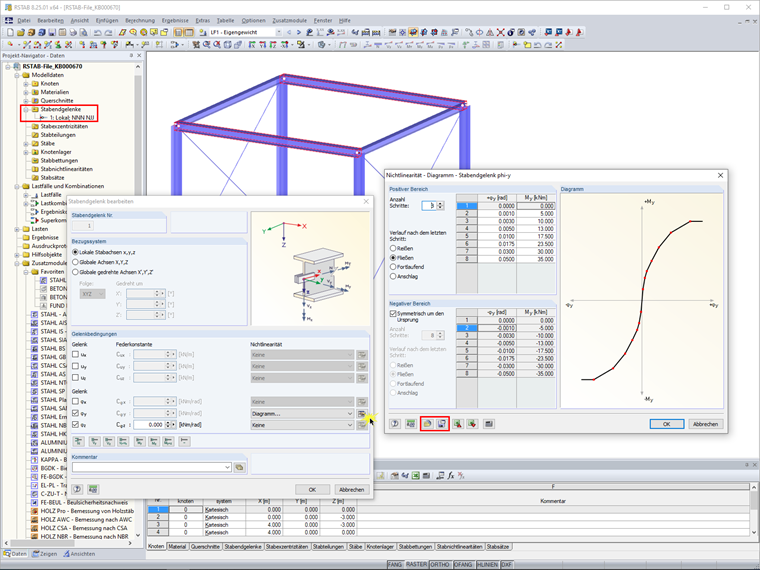

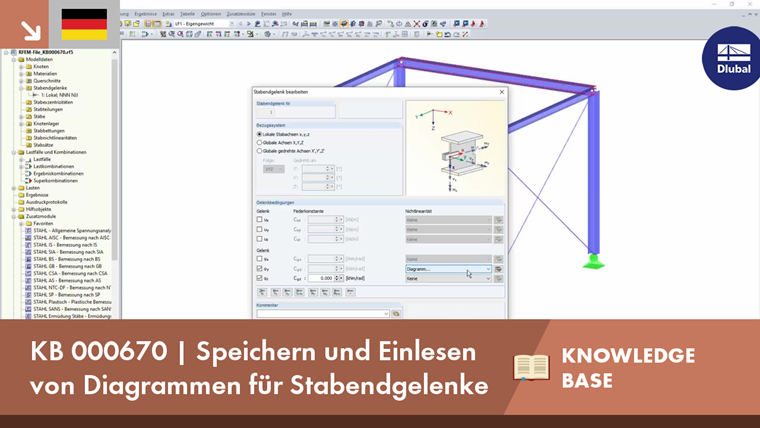

In RFEM 5 und RSTAB 8 können Stabendgelenken Nichtlinearitäten zugeordnet werden. Es steht hierbei neben den Nichtlinearitäten "Fest, falls..." und "Teilweise Wirkung..." auch "Diagramm..." zur Verfügung. Wählt man die Option "Diagramm...", sind im zugehörigen Dialog die entsprechenden Einstellungen für die Wirkung des Stabendgelenks einzutragen. Hierbei sind für die einzelnen Definitionspunkte die Abszissen- und Ordinatenwerte (Verformungen beziehungsweise Verdrehungen und zugehörige Schnittgrößen) einzutragen, welche das Gelenk definieren.
Je nachdem, wie viele Definitionspunkte ein Diagramm für das Stabendgelenk enthält, kann die Eingabe sehr umfangreich werden. Um den Eingabeaufwand zu reduzieren, kann das eingegebene Diagramm gespeichert werden. Wenn nun ein neues Stabendgelenk (ebenfalls mit der Nichtlinearität "Diagramm...") an anderen Stabenden eingefügt werden soll, kann dieses gesicherte Diagramm eingelesen werden.
Diese Funktionalität ist modellübergreifend, womit die definierten Diagramme in anderen RSTAB- und RFEM-Positionen eingelesen werden können.
